電子織物強(qiáng)力儀試驗步驟
發(fā)布時間：2020-04-17 23:44
上一篇文章我們?yōu)榇蠹医榻B了
電子織物強(qiáng)力儀試驗參數(shù)選擇，沒看過的小伙伴馬上去腦補(bǔ)一下（http://www.zjguolian.com/news/industrynews/2020/0417/2063.html）。本文將繼續(xù)介紹
電子織物強(qiáng)力儀的試驗步驟。
（一）準(zhǔn)備試樣

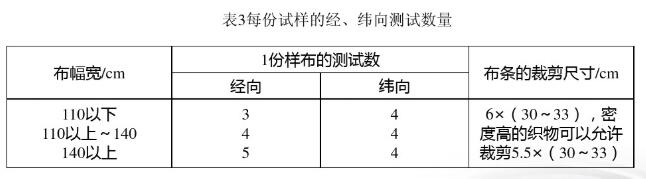

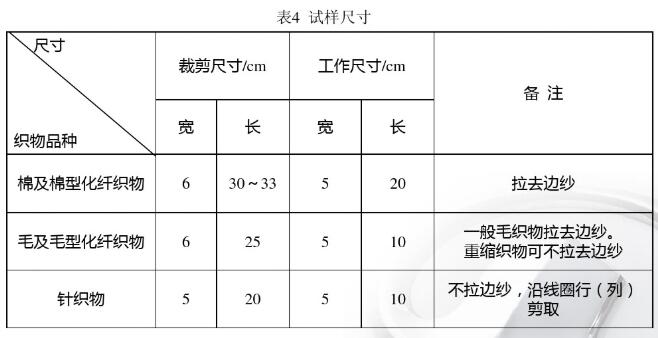

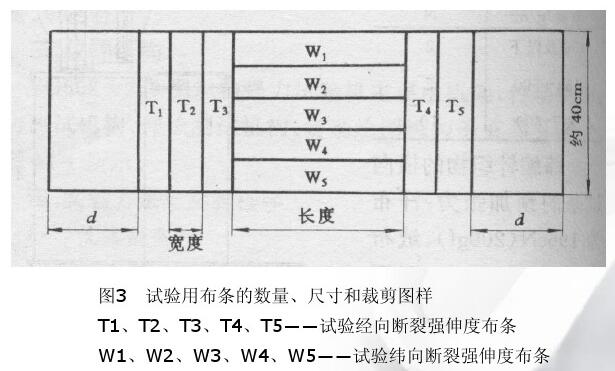

根據(jù)織物品種，選擇試條形狀，按規(guī)定的試樣尺寸裁剪試樣，長度方向應(yīng)平行于織物的經(jīng)向（縱向）或橫向(橫列)。每份樣品的經(jīng)緯向試樣至少5塊，并在標(biāo)準(zhǔn)大氣條件下調(diào)濕4h。如采用拆邊紗法條樣，將布樣按圖3所示，剪裁成寬6cm，扯去紗邊使之成為5cm，長40cm左右的經(jīng)向和緯向強(qiáng)伸度試條。
（二）拉伸操作
將織物夾在上夾持器上，然后在織物的下部夾上張力架，加預(yù)加張力，再夾緊下夾持器，然后去掉張力夾，按“拉伸”鍵，儀器開始拉伸，拉伸至試樣斷裂后下夾持器返回起始位置，顯示屏自動記錄斷裂強(qiáng)力（單位：N），斷裂伸長（單位：mm）、斷裂時間（單位：min）和斷裂伸長率（單位：%）。重復(fù)以上操作，直至到達(dá)設(shè)定次數(shù)。（注：在鐵鉗中心位置夾持試樣，以保證拉力中心線通過鐵鉗的中點(diǎn)）
統(tǒng)計、打印按“退出刪除狀態(tài)/停止”鍵退出刪除狀態(tài)，按“統(tǒng)計”鍵打印本組統(tǒng)計數(shù)據(jù)。按“復(fù)制”鍵打印本組所有數(shù)據(jù)。
最后，按“復(fù)位”鍵本組試驗完畢。
注意試樣：
①每個方向至少試驗5塊
②滑移：如果試樣在鉗口處滑移不對稱或滑移量大于2mm時，舍棄試樣結(jié)果；
③鉗口斷裂：如果試樣在距鉗口處5mm以內(nèi)斷裂，則作為鉗口斷裂。當(dāng)五塊試樣試驗完畢，若鉗口斷裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，應(yīng)舍棄，另加試驗以得到5個“正常值”；如果所有的試驗結(jié)果都是鉗口斷裂，或得不到5個“正常值”，應(yīng)該報告單值。鉗口斷裂結(jié)果應(yīng)當(dāng)在報告中指出。
④計算斷裂強(qiáng)力和斷裂伸長率的變異系數(shù)，修約至0.1%。

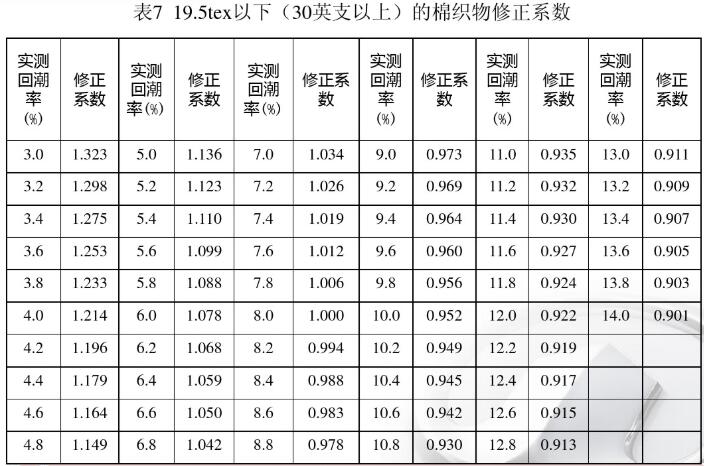

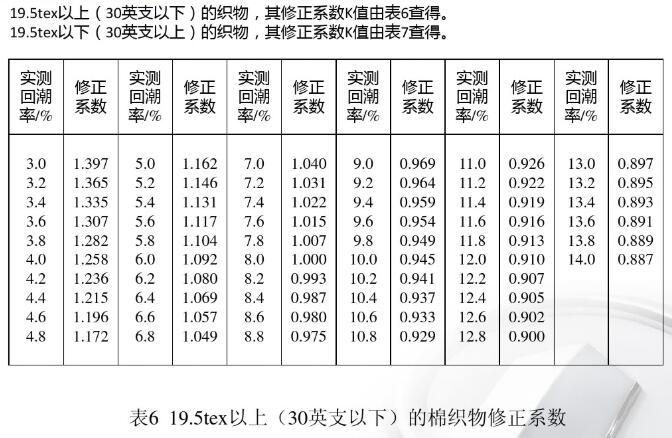

⑤若試驗是在非標(biāo)溫、濕度條件下進(jìn)行的，則還要測出試樣的實際回潮率，并根據(jù)回潮率查出強(qiáng)力修正系數(shù)值，將所測定的強(qiáng)力值修正到標(biāo)準(zhǔn)回潮率下的強(qiáng)力值。強(qiáng)力值修正系數(shù)見表6和表7所示。
⑥棉織物的斷裂強(qiáng)度修正公式規(guī)定如下:
P=K×P0
式中：P-修正后織物的斷裂強(qiáng)力（N）；
P0-事跡織物的斷裂強(qiáng)力（N）；
K-織物的強(qiáng)力修正系數(shù)。
