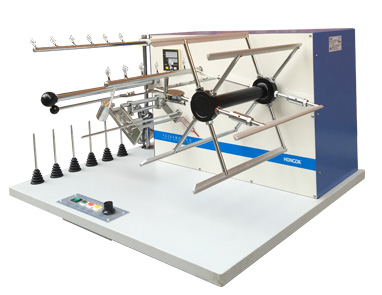

【適用范圍】：將紗管上的試樣紗線用紗框搖取縷紗，能選擇測量搖紗張力，用于精確測定紗線的長度，供紡織紗線的線密度或支數的測定及縷紗強度試驗用。
【相關標準】：GB/T4743 GB/T14343 GB/T6838 ISO2060 ASTM D1907等
【技術參數】：
1、可同時試驗紗綻：6綻
2、紗綻間距：60mm
3、紗框周長：1000±1mm
4、紗框轉速：30～300rpm（無級變速調速）
5、縷紗圈數選擇范圍：2～9999圈
6、搖紗橫動往復寬度：35±0.5mm
7、單根搖紗張力范圍：0～100cN
8、電源：AC220V 50Hz 100W
【產品特點】：
1、紗框：
紗框用六葉葉片組成，紗線卷繞到紗框上呈六角形。其中一葉為活動式，方便縷紗落下，并避免了縷紗落下時人為張力對縷紗的影響。
2、搖紗張力：
用二根開式平行張力調節棒組成的張力調節器調整紗線與張力調節棒的包角來調整搖紗張力，并經杠桿式張力秤測量。
3、傳動機構：
傳動機構裝在一罩殼內，不易沾灰，保證使用的可靠性。紗框的轉動和橫動往復移動分別由二只單獨電動機來傳動。
（1）紗框傳動：
紗框由單獨直流電動機經二對皮帶輪傳動，紗框的轉速由電氣控制能無級變速，紗框起動平穩，旋轉到預定圈數的最后一圈自行變慢速，到預定圈數自動制動，紗框停位正確，平穩。
（2）搖紗橫動往復傳動：
由單獨同步電動機直接帶動凸輪等速運轉，推動橫動導紗鉤等速橫向往復，使紗線卷繞時作橫向往復移動，較大的橫動往復寬度將減少卷繞時紗線的重疊層數。
4、縷紗圈數控制機構：
縷紗圈數由計數器上手動的按鍵預選，紗框轉過圈數由于無接觸，開關轉換信號，由計數器的計數數字顯示紗框轉過圈數，精密的計數器保證了縷紗圈數的選擇控制的正確性
