土工布是一種應用非常廣泛的土工合成材料，土工布的質量檢測不管是對土工布廠家提升產品質量還是土工布買家鑒別產品優劣都是非常重要的。有些不是很在行的朋友經常會問“
土工布有哪些檢測項目？
土工布檢驗標準有哪些？”這里就給大家簡單的介紹一下。
土工布檢驗標準《土工合成材料 規定壓力下厚度的測定第1部分：單層產品厚度的測定方法》GB/T 13761. 1-2009
《土工合成材料 土工布及土工布有關產品單位面積質量的測定方法》GB/T 13762-2009
《土工布梯形法撕破強力試驗方法》GB/T 13763-2010
《土工布及其有關產品寬條拉伸試驗》GB/T 15788-2005
《土工布及其有關產品有效孔徑的測定干篩法》GB/T 14799-2005
《土工布頂破強力試驗方法》GB/T 14800-1993
《土工布及其有關產品無負荷時垂直滲透特性的測定》GB/T 15789-2005
土工布有哪些檢測項目？
單位面積質量標準:《土工合成材料 土工布及土工布有關產品單位面積質量的測定方法》GB/T13762-2009
試樣要求：100cm²，數量至少10塊
試樣調濕：標準大氣壓下24h
稱量精度：10mg
結果表示:Pa=(mx10000)/A
Pa一單位面積質量，單位為克每平方米(g/㎡)
m一試樣質量，單位為克(g)
A一試樣面積，單位為平方厘米(cm²)
結果修約至1g/㎡，并計算變異系數。
如果100cm²的試樣不能代表該產品全部結構，可以使用較大面積。
對于較大網孔的土工合成材料，應從構成網孔單元兩個節點連接中心處剪斷試樣。在縱、橫向都至少包含5個組成單元。
厚度
厚度——對試樣施加規定壓力的兩基準板間的垂直距離，常以mm表示
標準: GB/T13761-2009 《土工合成材料 規定壓力下厚度的測定》
壓腳面積:
聚合物、瀝青防滲土工膜，直徑(10±0.05) mm;
其他土工合成材料，面積(25±0.2) mm，
壓力: 2kPa， 20kPa和200kPa，允差土0.5%。
基準板直徑大于1.75倍壓腳直徑。
測量裝置：精確到0. 01mm.
計時器：精度為1s。
對于厚度均勻的聚合物，瀝青防滲土工膜，在(20±0.1) kPa壓力下測得厚度;
對于其他所有土工合成材料，在(2±0.1) kPa壓力下測得厚度；
對于厚度不均勻的聚合物、瀝青防滲土工膜，在施加(0.6±0.1）N的力下測厚度;
樣品數量: 10塊
試驗步素：制樣，調濕，選定壓力和壓腳面積，維持壓力30s，測讀厚度。
YT060型土工布厚度測定儀
拉伸試驗《土工布及其有關產品寬條拉伸試驗》GB/T 15788-2005
試樣：縱向和橫向分別應不少于5塊。試樣寬(200±1) mm
拉伸速度( 20%土5%) mm/min
《土工合成材料 塑料土工格柵》GB/T17689 -2008
試樣：單拉塑料格柵采用多肋法，5個樣，沿縱向保留3個節點，有效寬度不小于200mm；雙拉格柵采用多肋法時，橫縱向各5個樣，有效寬度不小于200mm，長度至少包括兩個完整單元，且不少于100mm。
《水運工程塑料排水板應用技術規程》JTS206-1-2009
試樣：不少于6個，整體抗拉強度寬度與樣品同寬，濾膜試樣寬50mm，濕態樣泡24h
以下情況，試驗結果別除:
1）若試樣在鉗口內打滑，或在鉗口邊緣或鉗口內被夾壞;
2）在距鉗口5mm以內的范圍中斷裂，且結果低于其他結果平均值的50%;
當試樣在鉗口內打滑或大多數試樣被鉗口夾壞，宜采取下列改進措施：①鉗口內加襯墊；②鉗口內的試樣用涂料加強；③改進鉗口而；(4)其他方法。
土工布拉力機
撕破強力
《-土工布梯形法撕破強力試驗方法》GB/T13763-2010
1、縱向和橫向各取10塊試樣，每塊試樣的尺寸為（75±1）mm×（200±2）mm。

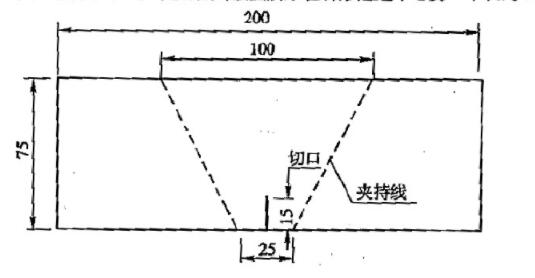

2、用梯形樣板在每個試樣上畫一個等腰梯形，按圖所示在梯形短邊中心剪一個長約15mm的切口。
將試樣置于上下夾鉗內，使兩夾持線分別和拉力機的上、下夾具邊緣齊平，使上下夾具的隔距為25mm；設定拉伸速率為（50±5）mm/min；
等效孔徑標準:《土工布及其有關產品有效孔徑的測定干篩法》GB/T14799-2005
標準規定，織物允許5%的顆粒(以質量計)通過(篩布)的(即95%的顆粒不能通過)的那個孔徑記為o95。各種標準規定不盡相同，有的采用o98或o90等。
YG992-4型土工布孔徑測定儀
采用千篩法測定織物的有效孔徑，即以待測織物作為篩底布，準備好幾組已知粒徑范圍的粒組(可以是玻璃微珠或標準砂)每次將一粒組粒料稱50g投入篩內，放在搖篩機上振搖10min，得到通過試樣的粒料m1，重復不同粒徑的試驗，取得不少于3組連續分級標準顆粒材料的過篩率、并有1組的過篩率低于5%。
標準：《土工布及其有關產品無負荷時垂直滲透特性的測定》GB/T15789-2005
標準規定：儀器夾持試樣處的直徑至少50mm，最大水頭差70mm，達到250mm的恒定水頭
試樣的有效過水面積為20~100平方厘米，應能裝單片和多片土工織物試樣。
試樣與夾持器周壁必須密封良好，不得有滲漏。
量測系統的管路宜短而粗，減小水頭損失。
對新安裝的量測系統應作空態(無試樣)率定，以確定設備自身的水頭損失，并予以修正。無樣時，在任何流速測定的水頭差必須小于1mm。
水溫: 18℃-22℃ 秒表：精確到0.1s 溫度計：精確到0.2℃ 量筒: 10cm3
水頭差測量：精確到1mm。
試樣數量：取5組平行測定。
標準規定，如果試樣的總體滲透性能已經預先確定，為了控制材料的質量，只需要測定在50mm水頭差時的滲流速率或滲透系數。
