電子織物強力機拉伸斷裂試驗

發布時間：2019-08-03 07:46

一、實驗儀器、用具及試樣

試驗儀器為YG026C型電子織物強力機。如圖1所示。試樣為織物一種。并需準備直尺、挑針、剪刀等用具。
YG026C電子織物強力機

YG026C型電子織物強力機主要技術參數

1、測試方式：等速伸長（CRE）原理測定，并記錄斷裂強力、斷裂伸長（伸長率）、時間、次數等。

2、測試方法：拉伸試驗方法。

3、量程：500N / 1000N / 2000N /3000N / 5000N（選配）

4、測力精度：＜±1%

5、夾距：25～350mm(無級可調)

6、拉伸速度：10～400mm/min（任意設定）

7、回復速度：400mm/min

8、有效動程：500mm

9、伸長分辨率：0.01mm

10、夾持器有效夾持寬度：根據需要選配（標準配置：55mm）

11、打印：輸出各種形式數據，曲線及統計結果

12、電源：AC220V±10％ 50Hz

13、外形尺寸：600×430×1250mm

14、重量：約150Kg

二、實驗原理

將一定尺寸的試樣，按等速伸長方式拉伸至斷裂，測其承受的最大力——斷裂強力及產生對應的長度增量——斷裂伸長。必要時，還可畫出織物的強力——伸長曲線，算出多種拉伸指標。

三、試驗參數選擇

（一）試樣形狀

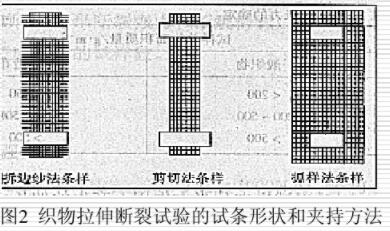

做拉伸斷裂強度試驗時，試樣的尺寸及其夾持方法對試驗結果影響較大。常用的機織物及其夾持方法有：扯邊紗條樣法、切條樣法及抓樣法。如圖2所示。
織物拉伸斷裂試驗的試條形狀

(二)夾持方法

扯邊紗條樣法試驗結果不勻率較小，用布節約。抓樣法試樣準備容易，快速，試驗狀態比較接近實際情況，但所得強力、伸長值略高。剪切條樣法般用于不易抽邊紗的織物，如縮絨織物、氈品、非織造布及涂層織物等。我國標準規定采用扯邊紗條樣法。

（三）試驗參數

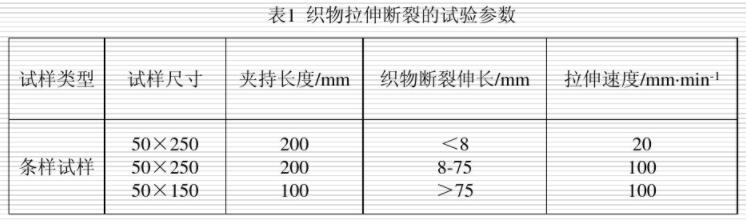

織物拉伸斷裂的試驗參數見表1。

注：拆邊紗法條樣應裁剪成6cm寬或7cm寬（疏松織物），然后兩邊抽去等量邊紗，使試樣的有效寬度為5cm。為便于施加張力，試樣長度宜放長30~50cm。

（四）預加張力

（1）按試樣的單位面積質量來決定（見表2）。

（2）當斷裂強力低于20N時，按概率斷裂強力的（1±0.25）%確定預加張力。

（3）抓樣法的預張力，采用織物試樣的自重即可。

（4）當試樣在預張力作用下產生的伸長大于2%時，應采用無張力夾持法（即松式夾持）。這對伸長變形較大的針織物和彈力織物更合適。

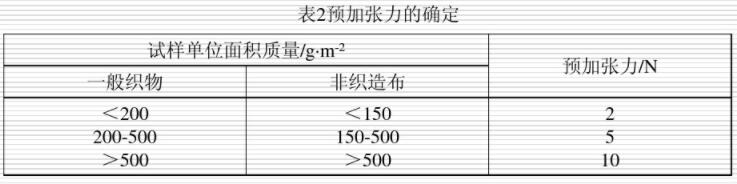

表2預加張力的確定

（五）大氣條件

試樣的調濕、測試的標準大氣條件為三級標準大氣條件。

四、實驗步驟

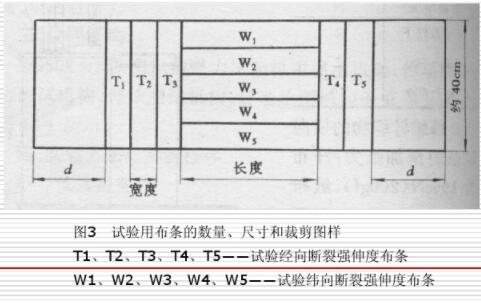

根據織物品種，選擇試條形狀，按規定的試樣尺寸裁剪試樣，長度方向應平行于織物的經向(縱向)或橫向(橫列)。每份樣品的經緯向試樣至少5塊，并在標準大氣條件下調濕4h。如采用拆邊紗法條樣，將布樣按圖3所示，剪裁成寬6cm，扯去紗邊使之成為5cm，長40cm左右的經向和緯向強伸度試條。

（二）拉伸操作

(1)試?yán)?按“實驗”鍵進入實驗狀態，將織物夾在上夾持器上，然后在織物的下部夾上張力夾，加預加張力，再夾緊下夾持器，然后去掉張力夾，按“拉伸”鍵，儀器開始拉伸，拉斷后，下夾持器自動返回初始位置。(注：定速拉伸，不需試?yán)?

(2)試驗夾好試樣，按“拉伸”鍵，拉伸至試樣斷裂后下夾持器返回起始位置，顯示屏自動記錄斷裂強力(單位:N，斷裂伸長(單位: mm)、斷裂時間(單位: min)和斷裂伸長率(單位: %)。重復以上操作，直至到達設定次數。 (注:在鐵鉗中心位置夾持試樣，以保證拉力中心線通過鐵鉗的中點)

(3)統計、打印按“退出刪除狀態/停止”鍵退出刪除狀態，按“統計”鍵打印本組統計數據。按“復制”鍵打印本組所有數據。

(4)結束

按“復位”鍵本組試驗完畢。

五、試驗結果計算

（一）注意事項

每個方向至少試驗5塊。
滑移：如果試樣在鉗口處滑移不對稱或滑移量大于2mm時，舍棄試樣結果:
鉗口斷裂：如果試樣在距鉗口處5mm以內斷裂，則作為鉗口斷裂。當五塊試樣試驗完畢，若鉗口斷裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，應舍棄，另加試驗以得到五個“正常值”;如果所有的試驗結果都是鉗口斷裂，或得不到五個“正常值”，應該報告單值。鉗口斷裂結果應當在報告中指出。
計算斷裂強力和斷裂伸長率的變異系數，修約至0.1%。

（二）原始數據記錄

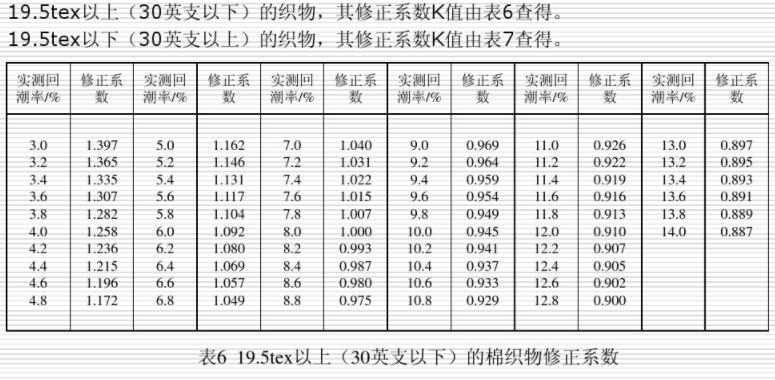

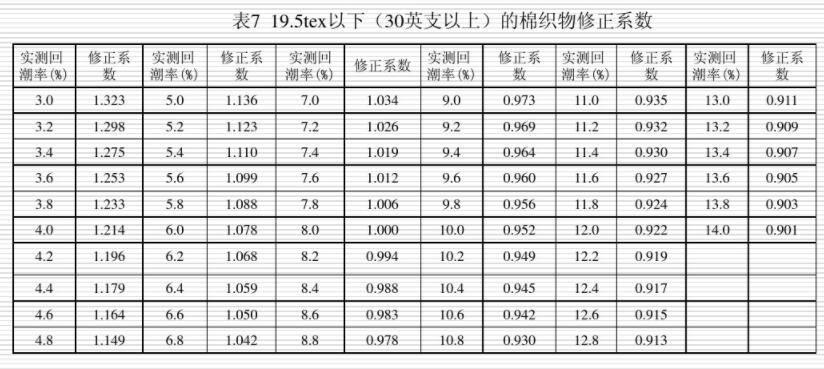

若試驗是在非標準溫、濕度條件下進行的，則還要測出試樣的實際回潮率，并根據回潮率查出強力修正系數值，將所測定的強力值修正到標準回潮率下的強力值。強力值修正系數見表6和表7所示。

棉織物的斷裂強度修正公式規定如下:

P=K✖P0

式中：P——修正后織物的斷裂強力(N) ;

P0——實際織物的斷裂強力(N) ;

K——織物的強力修正系數。
