如何提高織物撕破強力？提高撕破強力的方法
發(fā)布時間：2019-07-01 22:34
隨著我中心業(yè)務的不斷拓展，機織面料的檢測越來越多。撕破強力是機織面料測試中較重要的一項指標,本文旨在通過對影響織物撕破強力的一些因素進行深人研究，找到提高織物撕破強力的方法，為提高產(chǎn)品質(zhì)量提供一定參考。由于在撕破強力試驗的標準中，梯形法適用的面料范圍較廣,其分析結果的可借鑒性較強,且具有普遍意義，因此本文選用梯形法對面料進行測試分析。
織物撕破受力因素分析
為了提高撕破強力，需要對織物撕破時的受力進行理論分析。織物在撕裂時裂口處會形成一個紗線受力三角形，撕裂就是織物受力三角形中的紗線依次發(fā)生斷裂。織物撕裂強力與紗線強力呈正比關系。織物經(jīng)緯密和紗線的斷裂伸長率與織物的撕裂強力也有著密切的關系。當織物經(jīng)緯密或紗線伸長率較大時，受力三角形中的受力紗線根數(shù)越多,織物緯向撕破強力的數(shù)值就會增大。當縱向紗線與橫向紗線間的摩擦阻力大時，兩個系統(tǒng)的紗線間不易滑動，受力三角形變小，受力紗線根數(shù)少，撕裂強力變小。因此，紗線間的摩擦阻力對撕裂強力起著消極作用。也就是說，織物的組織結構也對斯破強力有著定的影響。

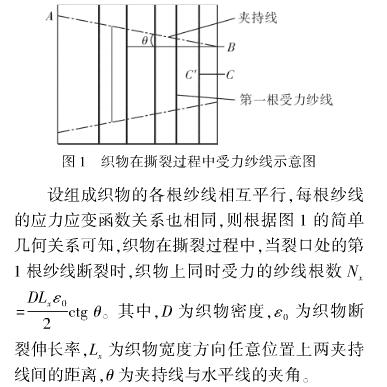

采用梯形法測試織物緯向撕破強力時，試樣沿夾持線夾在強力機的上下夾頭間，在織物撕裂過程中,紗線沿著切口CC方向漸次斷裂，見圖1
由此可知,采用梯形法測試織物緯向撕破強力時,在試樣尺寸一定的前提下，梯形法緯向撕破強力與緯密、緯紗斷裂強力、緯紗斷裂伸長率呈正相關，而與經(jīng)密和交織阻力呈負相關。另外、梯形法測試撕破強力的最大值與試樣夾持長度、試樣寬度呈正相關，與試樣夾持角呈負相關。本試驗中依據(jù)《紡織品織物撕破性能第3部分:梯形試樣撕破強力的測定》(GB/T 3917. 3-2009) 測試織物撕破強力。
結論
(1)緯密影響織物的緯向撕破強力,緯密在某一個數(shù)值時可使織物緯向撕破強力達到最大值，然后無論緯密增加或減少,緯向撕破強力都下降。
(2)緯紗的斷裂強力對織物的緯向斷裂強力影響很大。
(3)織物組織發(fā)生變化不僅影響織物的緯向撕破強力，也影響織物的經(jīng)向撕破強力。
(4)試驗重點研究了織物緯向撕破強力的影響因素,根據(jù)相似原理，同樣也可以推斷出織物經(jīng)向撕破強力的影響因素，這對設計高撕破強力織物具有較好參考價值。
推薦儀器：
YG026織物撕破強力試驗機適用范圍：
用于各種紡織品的拉伸、撕破、頂破、定伸長、定負荷、彈性、縫線滑移、剝離等力學性能測試，并廣泛用于橡膠、塑料、皮革、金屬、線材、紙張、包裝、建材、石化、電工、土工材料之拉伸、壓縮、彎折、粘接、剝離、撕裂、頂破、蠕變等試驗的力值、伸長、變形測試。
