土工布透水性測定儀操作步驟
發布時間：2019-01-19 15:15
【適用范圍】：土工布垂直滲透儀又叫土工布透水性測定儀，是用于土工織物及復合材料垂直滲透性能 的測試。
【相關標準】：GB/T15789、JTG E50、SL/T235、ISO11058、ASTM D4716
【技術參數】：
1、 水頭壓差：0--250mmH2O
2、 夾持器內徑：50±0.5mm
3、 時間設定范圍：0－99.9秒
4、 水位指示：分辨率：1mm.
5、 量筒容積：1000ml（測量精度10ml）
6、 試樣厚度：小于20mm
7、 溫度測量范圍：0～50℃ (精度0.1℃)
8、 電源：AC 220V±10% 50Hz
9、 外形尺寸:420×510×860（mm）
【試驗設備要求】：

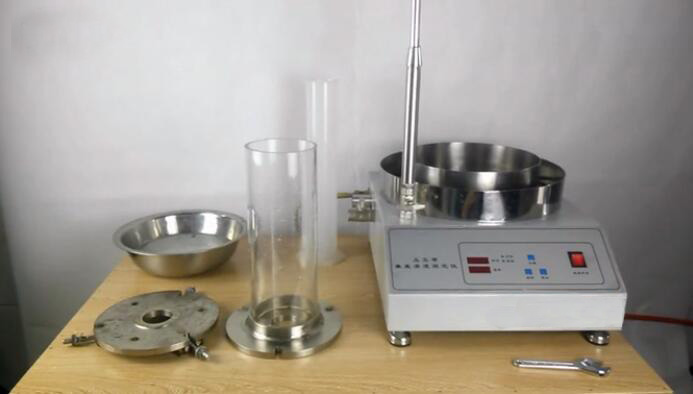

YT020型土工布透水性測定儀是根據水利部水利標準規定所研發處理的儀器，符合標準SL/T235，用于測定在無負荷狀態下、常水頭與復合層流條件下土工合成材料垂直滲透系數和透水率試驗的方法，儀器包括安裝試樣裝置，供水裝置，恒水位裝置和水位測量裝置
1、安裝試樣裝置：要求試樣過水面積不小于20平方厘米，應能裝單片和多片土工織物試樣，密封性能應良好，不應有漏水。
2、供水裝置：管路宜短而粗，減小水頭損失。
3、恒水位裝置：儀器應有溢流裝置，在試驗過程中保持常水頭，并且容器應能調節水位，水頭變化范圍位1-150mm
4、水位測量裝置：水位測量應精確至1mm
5、其它：計時器、量筒、水桶、溫度計等，計時器應精確至0.1s，量筒準確至1%，溫度計精確至0.5℃
6、對新安裝試樣應做空態（無試樣）測定，以確定設備自身水頭損失，在進行試樣滲透系數計算時予以修正。
【試驗準備】：
1 試驗用水應為無雜質脫氣水或蒸餾水。
2 制樣方法：
2.1、試樣剪取距樣品邊緣不小100mm
2.2、試樣應該有代表性，不同試樣應避免位于同一縱向和橫向位置上，即采用梯形 取樣法，如果不可避免（如卷裝，幅寬較窄），應在測試報告中注明情況。
2.3、剪取試樣時應滿足準確度要求。
2.4、剪取試樣，應先有剪裁計劃，然后再剪裁。
2.5、對每項測試所用全部試樣，應予以編號。
3 試樣狀態調節：
3.1、試樣應置于溫度為20±2℃，相對濕度為60%±10%的環境中狀態調節24小時。
3.2、如果確認試樣不受環境影響，則可省去狀態調節處理，但應在記錄中注明測試時的溫度和濕度。
3.3、各項指標測試中，實驗室環境溫度與濕度的要求同3.1條和3.2條內容
4 試樣數量應符合下列規定：
1 單片試樣應不少于5個
2 多片試樣應不少于5組
【操作步驟】：

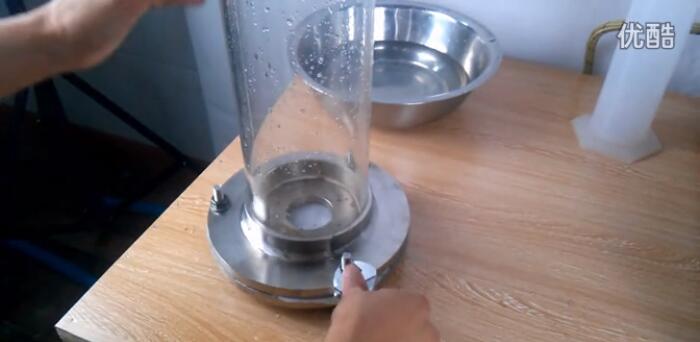

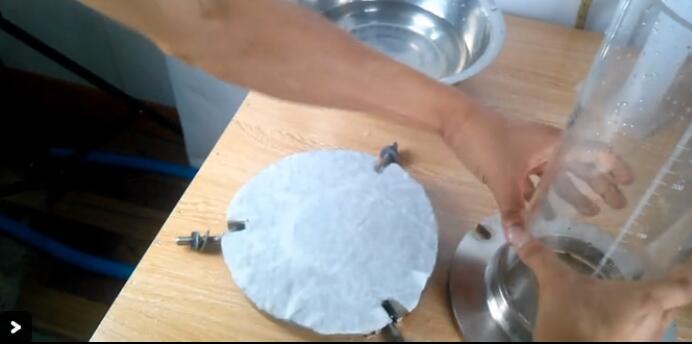

1、裝夾試樣：取出夾持器，松開壓緊螺母，將試樣平整地放置在下夾持器平面上，壓上上夾持器，然后擰緊壓緊螺母，將夾持器安放在定位支撐銷上。
2、打開電源開關，在時間計數器上設定收集時間值（本儀器時間計數器9的范圍為0～99.99秒）
3、確定放水口處于關閉狀態，打開供水開關穩壓水源后，直至水位超過試樣平面達到內容器的高度，此時水頭壓差為零。
4、待水平面穩定后繼續注水，水開始溢出內容器，調節流量控制開關控制水的流量已得到固定的壓差，即水位量筒的水位穩定，此時溢出的水通過排水口排出。
5、待水頭壓差穩定30秒后，按下取水開關，時間計數器開始計時，同時電磁閥轉換出水口，此時溢出水流通過取水口流出。流出水量用容器收集，再用量筒測出具體數值，到10mL（收集的水量應>1L，如不到1L，應酌情加大時間設定值）；達到設定時間后，電磁閥動作，此時溢出水從排水口排出。
6、在進行上述步驟的同時，讀取溫控儀表上的溫度值，水溫應在10～25℃(到0.1℃)。
7、重復第6.3～6.6條步驟。總共得到5組讀數，水流速度均勻分布在0mm/s—60mm/s之間。試驗時水流速度從高做到低。
8、重復第6.2～6.7步驟，在同一水壓下將余下試樣測試完畢。
9、關閉電源開關，拔下電源插頭。
10、打開放水口將儀器內的剩余水排空。
11、將測試數據按相關標準處理。
