紡織服裝摩擦色牢度測(cè)試
發(fā)布時(shí)間：2018-12-08 08:30
為何要考核面料的摩擦色牢度?人們?cè)诖┲b時(shí),面料與里料便會(huì)產(chǎn)生摩擦;各種拼接的部位也會(huì)產(chǎn)生摩擦;在倚、靠物體時(shí)也會(huì)產(chǎn)生摩擦;這些情況很可能因?yàn)槊媪系哪Σ辽味炔贿^關(guān),而產(chǎn)生顏色轉(zhuǎn)移,從而影響服裝的外觀形象。因此摩擦色牢度測(cè)試作為一個(gè)基本的技術(shù)要求,列在GB18401《國(guó)家紡織品基本安全技術(shù)規(guī)范》里是合情合理的。
即然摩擦色牢度如此重要,作為一個(gè)紡織服裝制造專業(yè)的人員;我們應(yīng)該更深入的了解摩擦色牢度測(cè)試,使我們的檢測(cè)結(jié)果接近于樣品的真實(shí)值。
1、摩擦色牢度測(cè)試常用標(biāo)準(zhǔn)
中國(guó)標(biāo)準(zhǔn):GB/T3920
國(guó)際標(biāo)準(zhǔn):ISO105X12/X16
美國(guó)標(biāo)準(zhǔn):AATCC8/AATCC116
日本標(biāo)準(zhǔn):JIS L0849Type I/Type II
2、摩擦色牢度測(cè)試常用設(shè)備

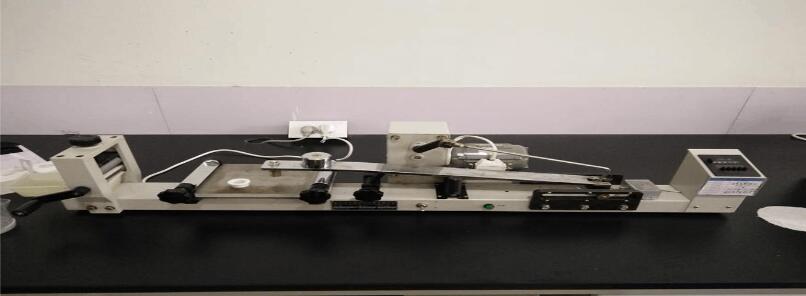

最常用的摩擦色牢度測(cè)試儀(左邊的為手動(dòng)模式、右邊的為自動(dòng)模式)
此設(shè)備適用于常規(guī)面料及大花型印花面積的摩擦色牢度測(cè)試;
設(shè)備參數(shù):摩擦頭直徑(16±0.1)mm,摩擦頭壓力(9±0.2)N
摩擦動(dòng)程:(104±3)mm,摩擦頻率:往復(fù)1次/1秒
適用于標(biāo)準(zhǔn):GB/T3920、旋轉(zhuǎn)垂直摩擦色牢度儀
此設(shè)備適用于通過常規(guī)摩擦色牢度儀無法完成測(cè)試的一些小面積印花、印色紡織品及紗線。
3、摩擦色牢度測(cè)試知識(shí)點(diǎn)
取樣通則:
要求樣品的每一種顏色花型都必須進(jìn)行測(cè)試;
樣品尺寸及數(shù)量:
常規(guī)摩擦色牢度儀:樣品尺寸最小為50X140mm;經(jīng)緯向各2塊。用于AATCC系列標(biāo)準(zhǔn)時(shí),沿經(jīng)緯紗線成45度角取樣,取2塊即可。
旋轉(zhuǎn)式摩擦色牢度儀:樣品尺寸不小于25X25mm;要求每種顏色與花型都必須測(cè)試到。曲面摩擦色牢度儀:樣品尺寸不小于30X220mm;經(jīng)緯向各2塊。
注:對(duì)于摩擦色牢度樣品剪取,沒有必須一定從樣品上剪下來,只要方便安裝試樣,可以不剪取樣品,以節(jié)約測(cè)試的時(shí)間,提高效率。
樣品的調(diào)濕:
測(cè)試樣品及測(cè)試用摩擦小白布等,均需要在標(biāo)準(zhǔn)的大氣壓下(溫度為20℃,濕度為65%)的條件下調(diào)濕不得少于4小時(shí);或?yàn)檠蛎⒚薜然爻甭瘦^高的原料,則應(yīng)該提高調(diào)濕的時(shí)間。
空氣的濕度會(huì)影響織物表面的摩擦系數(shù),濕度也會(huì)在微狀態(tài)下改變纖維形態(tài),改變織物表面的受力面積。調(diào)濕是一個(gè)相對(duì)重要的環(huán)節(jié),不可為節(jié)約測(cè)試時(shí)間而放棄調(diào)濕,尤其是以高回潮率的纖維為原料的織物。
濕摩擦的含水率:
除AATCC系列標(biāo)準(zhǔn)的含水率為65%之外,其他標(biāo)準(zhǔn)均為為95~100%。
濕摩擦不同的含水率,直接影響濕摩擦的測(cè)試結(jié)果。對(duì)于含水率一定要嚴(yán)格控制。在潤(rùn)濕摩擦小白布后,一定要在規(guī)定的時(shí)間內(nèi)完成測(cè)試;不然會(huì)因?yàn)殚L(zhǎng)時(shí)間不用,摩擦小白布上的水份會(huì)蒸發(fā),使含水率降低。從而影響測(cè)試結(jié)果。
摩擦次數(shù):
常規(guī)摩擦色牢度儀:為往復(fù)10次,頻就給為1往復(fù)/秒;動(dòng)程10cm。
旋轉(zhuǎn)式摩擦色牢度儀:旋轉(zhuǎn)20次曲柄,摩擦頭旋轉(zhuǎn)40次。
如使用手動(dòng)摩擦色牢度儀進(jìn)行測(cè)試時(shí),請(qǐng)注意摩擦動(dòng)程的起止位置,一般為使摩擦周期正好為10個(gè)往復(fù)時(shí),我們可以將起點(diǎn)放在摩擦色牢度儀的最里面的位置,這樣當(dāng)摩擦10次時(shí),摩擦運(yùn)動(dòng)回到起點(diǎn)的位置更容易判定一點(diǎn)。
4、摩擦色牢度的評(píng)級(jí)
所有測(cè)試完成后的摩擦小白布均需在標(biāo)準(zhǔn)的大氣壓環(huán)境中調(diào)濕至少4小時(shí)以上才可以評(píng)級(jí)。
評(píng)級(jí)需將摩擦布表面的絨毛用透明膠帶粘除出去。
評(píng)級(jí)時(shí),評(píng)級(jí)人員需適用D65光源至少2分鐘以上;樣品與光線45度放置。
評(píng)級(jí)時(shí),需在摩擦布背面放置3塊未使用過的摩擦布作為底布。
常見操作不當(dāng)引起的摩擦色牢度現(xiàn)象
正常的摩擦色牢度測(cè)試樣品
特點(diǎn):圓,沾色均勻
邊緣處較深的樣品
此類樣品易出現(xiàn)在磨毛、起絨、植絨、等絨類產(chǎn)品;彈力布有彈力方向。主要由于摩擦著在往復(fù)運(yùn)動(dòng)時(shí),摩擦頭前進(jìn)方向樣品有起皺現(xiàn)象。導(dǎo)致摩擦布邊緣摩擦面積增大。帶有雙眼皮的摩擦色牢度
此類樣品主要由于摩擦頭夾樣品指環(huán),壓力不夠;或者樣品安裝時(shí)有松動(dòng)現(xiàn)象。摩擦頭在運(yùn)動(dòng)時(shí),由于摩擦阻力的作用,導(dǎo)致摩擦小白布產(chǎn)生滑動(dòng)。摩擦是往復(fù)動(dòng)運(yùn),所以產(chǎn)生前后不同的二個(gè)摩擦圓。
深淺不一的摩擦樣品
此類樣品除面料本身的厚度不均產(chǎn)生的特例之外;主要由于1、摩擦頭前后,或者左右不平衡產(chǎn)生的。如多個(gè)樣品均出現(xiàn)此類現(xiàn)象,應(yīng)該檢查摩擦色牢度儀摩擦頭與摩擦底座在運(yùn)動(dòng)時(shí)吻合。檢查方式可以采用將復(fù)寫紙放在底座上,用摩擦頭進(jìn)行摩擦10次,檢查復(fù)寫紙上的痕跡是否深淺不一即可。2、摩擦桿與底座連接部位是否因缺少潤(rùn)滑油而產(chǎn)生運(yùn)動(dòng)時(shí),不在一條直線上運(yùn)動(dòng)。
5、摩擦色牢度的影響因素
物理方面:
織物的表面摩擦阻力
對(duì)于不同織物,其表面摩擦阻力是不同的;如:棉、麻、竹原纖維織物,牛仔面料、涂料印花織物等,其表面粗糙,進(jìn)行干摩擦測(cè)試時(shí)極易將織物表面堆積的染料、涂料或其他有色物質(zhì)磨下來,甚至造成部分有色纖維斷裂并形成有色微粒,使耐干摩擦色牢度進(jìn)一步下降。對(duì)磨絨或起毛織物而言,織物表面的絨毛與摩擦布表面呈一定的夾角,并不是平行的,從而使摩擦頭在做往復(fù)運(yùn)動(dòng)時(shí)的摩擦阻力增大,使這類織物的耐干摩擦色牢度下降。
纖維的親水性
對(duì)于大部分的化學(xué)纖維來說,均屬于拒水性纖維;而天然纖維或天然纖維素纖維大部屬于親水性纖維。對(duì)于拒水性纖維來說,摩擦?xí)r,在干法狀態(tài)下,摩擦相對(duì)于濕法時(shí)較大;在濕法狀態(tài)下,水份的作用起到了一定的潤(rùn)滑作用,從而減少了摩擦阻力。故化學(xué)纖維面料的干摩擦色牢度會(huì)出現(xiàn)低于濕摩擦色牢度的現(xiàn)象。對(duì)于親水性纖維來說,水份的作用會(huì)使纖維吸水膨脹,從而增加了摩擦阻力。這與化學(xué)纖維出現(xiàn)的現(xiàn)象正好相反。
化學(xué)方面:
染料分類有很多種,其中水溶性染料等活性染料進(jìn)行染色的樣品在進(jìn)行濕摩擦?xí)r易轉(zhuǎn)移至摩擦小白布上;
染料的飽和性,在進(jìn)行深色織物加工時(shí),有個(gè)重要的概念就是染料濃度。當(dāng)染料濃度超過該染料的飽和值時(shí),會(huì)有一定量的染料無法進(jìn)入纖維內(nèi)部或纖維表面與纖維結(jié)合;這些過量的染料會(huì)堆積在織物表面形成浮色,當(dāng)進(jìn)行摩擦色牢度時(shí),這些表面浮色會(huì)大量轉(zhuǎn)移至摩擦小白布上形成嚴(yán)重的沾色。
助劑,助劑的使用一般遵循于一固色;二去除織物表面浮色;三降低織物表面的摩擦阻力。
