一、實驗目的與要求
1、了解YG（B）541D-Ⅰ型全自動數字式織物折皺彈性儀的結構、測試原理及測試方法。
2、熟悉掌握實驗全過程
3、通過對各種不同織物耐折皺性能的測試，進一步理解影響織物耐皺性能的因素。
二、基礎知識
折皺的含意是，織物在穿著、使用及處理過程中，由于外力作用，在搓揉織物時發生塑性變化，在織物上造成不規則的折皺，稱為折皺性。當外力去除后，織物抵抗由于搓揉織物而引起的彎曲變形，使織物不產生折皺的性能，叫耐皺性或抗皺性。在較高的溫濕度環境中，被折部分受到長時間或反復的壓縮，即可造成產生折皺的條件。折皺的狀態多半是內側被壓縮，外側被伸張。因而耐皺性好的織物，其壓縮和伸張彈性好，而且對溫濕度的依賴性少。
織物抗折皺性能測定，目前有兩大類方法，一種凸樣法（垂直折疊法），另一種是條樣法（水平法）。
測試是在規定的重量、時間，加壓于對折的試樣，釋重后在規定時間測出試樣折皺回復角度，作為織物抗皺性能的依據。折皺回復角是指一定形狀和尺寸的試樣在規定的條件下被折疊，卸去折痕負荷后經過一定時間，兩翼之間所形成的角度，折皺回復角大，則表示織物折皺回復性好，亦即耐皺性能好。水平法測定折皺回復角，試樣的折痕線與水平面相平行；垂直法測定折皺回復角，試樣的折痕與水平面相垂直。
三、實驗儀器與工具
1、實驗儀器：YG（B）541D-Ⅰ型全自動數字式織物折皺彈性儀，儀器結構見圖11-1。該儀器是在國內、外油壓式和機械式折皺彈性儀基礎上經過重大改進而成，具有運行穩定可靠、測試結果精確、安全等優點。測試方式有急彈和緩彈兩種，受壓時間為5min。
2、實驗工具：剪刀、織物試樣。

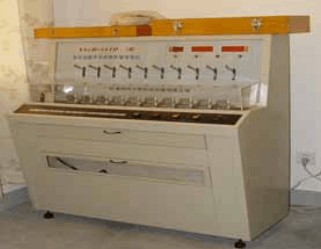

圖11-1 YG（B）541D-Ⅰ型全自動數字式織物折皺彈性儀
四、實驗方法與步驟
1、取樣
⑴ 實驗前，先剪凸形試樣（見圖11-2），試樣布要未經熨燙，所取kuma試樣離邊10cm 以上，試樣剪下后須水平放置24小時以上才能用于實驗。
圖11-2 凸形試樣示意圖
⑵ 整機在原始狀態時，推平水翻板，將試樣逐個夾入，5經在前，5緯在后，試樣折痕線與翻板小紅線重合。
2、實驗步驟
⑴ 接通電源，按下操作面板中的電源鍵，儀器自動進行自檢一次。
⑵ 移去透明擋風罩，將翻板按順序水平翻轉，由電磁鐵吸住。
⑶ 將預先準備好的第一批試樣依正面對折法，（5經、5緯）按順序加在翻板上。注意：試樣回復翼與固定翼的交界折痕邊應對齊翻板上的紅標記線。
⑷ 按操作面板的工作鍵，立即用左手握持夾樣刀放至夾有試樣的翻板紅線標記邊緣。右手將試樣回復翼翻轉，其折痕由夾樣刀右邊為界。注意：折痕翼翼長為20mm，折痕不得歪斜。
⑸ 確定折痕位置準確無誤后，抽出夾樣刀，又將夾樣刀輕輕地壓在回復翼上面，不使回復翼移動，然后松開右手，取回有機壓板放在試樣上，使有機壓板中的壓力面對正試樣受壓面15×18mm待重錘下落加壓。
⑹ 將10個工位上的試樣順序壓好后，蓋上透明擋風罩，儀器會自動進行測試工作。
⑺ 待儀器自動卸壓、測急彈、測緩彈完畢后，其小車自動回復原位。即可重新開始第二批、第三批試樣測試。
⑻ 待試樣測試完畢后，在控制面板上檢索測試數據，并給予記錄并復位。
