織物堅牢度測試實驗儀器
發布時間：2018-10-30 09:44
一、實驗?zāi)康暮鸵?/strong>
熟悉測試織物堅牢度的儀器，掌握操作要領、試樣準備、指標概念。本實驗主要測試織物的拉伸、頂裂、撕裂性能。參見GB/T 3923.1、GB/T 3917.1、FZ/T 01030、FZ/T 01031、FZ/T 80007.1
二、實驗儀器與用具、試樣
YG026型多功能電子織物強力儀（或其他專用強力儀），YG033A型落錘式織物撕裂儀（如圖1所示），尺子，剪刀，機織物和針織物若干。

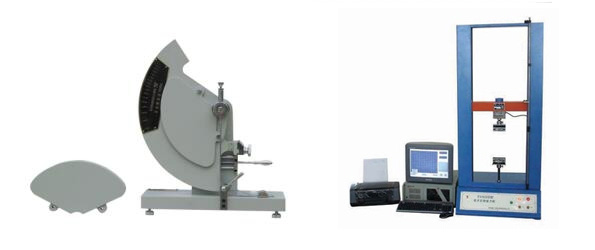

圖1 YG033A織物撕裂儀和YG026型多功能電子織物強力儀
三、實驗方法、步驟
1．裁樣
按要求準備機織物扯邊紗條樣經緯向各5塊，作拉伸實驗，如欲比較與剪切條樣的結果差異，也準備對應的經緯向各5塊試樣。按要求準備機織物單舌撕裂樣經緯向各5塊，落錘撕裂樣經緯向各5塊。準備針織物頂破試驗用直徑6cm的圓形樣5塊。取樣位置見圖2。
圖2 從實驗樣品上剪取試樣實例
2．拉伸測試
①在儀器設置菜單中設置“試驗方式”為定速拉伸，“隔距”為200mm，“拉伸速度”為200mm/min，“試驗次數”為10，“試樣方向”為經緯向各半。
②退出參數設置，進入“自動校定長”菜單，完成隔距設置。
③退出“自動校定長”菜單，進入“力值復0”菜單，完成零點校正。
④退出設置菜單。自動進入測試狀態。
⑤夾持試樣（如圖3），預加張力按表1中的要求選擇，按“拉伸”鍵或“啟動按鈕”，完成一次測量。

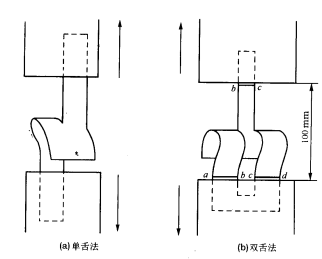

圖3 舌形試樣夾持方法
表1 預加張力的確定
| 試樣單位面積質量（g/m2） | 預加張力（N） |
| 一般織物 | 非織造布 |
<200
200～500
>500 | <150
150～500
>500 | 2
5
10 |
⑥重復上一步，完成全部測試，打印機打印出測試結果、指標和統計值，必要時可以打印拉伸曲線。
3．撕裂測試
①設置“試驗方式”為撕裂試驗，“撕裂長度”為150mm，其他不變
②夾持試樣，按“拉伸”鍵或“啟動按鈕”，完成一次測量。
③重復上一步，完成全部測試，打印機打印出測試結果、指標和統計值，必要時可以打印撕裂曲線。
4．頂破測試
①設置“試驗方式”為頂破試驗，其他不變。
②將圓形試樣放入夾樣器，用專用扳手?jǐn)Q緊，把夾樣器放入儀器卡槽，按“拉伸”鍵或“啟動按鈕”鍵，完成一次測量。
③重復上一步，完成全部測試，打印機打印出測試結果、指標和統計值。
5．落錘撕裂測試
①將扇形錘沿順時針方向轉動，抬高至試驗開始位置，并將指針撥至指針擋板處，使定夾鉗與扇形錘上的動夾鉗的2個工作平面正好對齊；
②將試樣夾在兩夾鉗中，試樣長邊與夾鉗頂邊平行，試樣夾在中心位置，再輕輕將有凹槽的底邊放在夾鉗的底部，在凹槽對邊用開剪器切1個（20±0.5）mm的切口，余下的撕裂長度為（43±0.5）mm。
③按下擺錘擋板，放開擺錘。當擺錘回?cái)[時握住它，以免破壞指針位置。從測量標尺讀出撕破強力（N），強力應落在所用標尺值15％～85％范圍內。當撕裂一直在15mm寬的凹槽區內進行時，該次試驗屬正常。否則，屬不正常，試驗數據應剔除。若5塊試樣中有3塊或以上被剔除，則此法不適用，也可加倍試樣數量再試驗。
④分別計算5塊試樣的經向及緯向的撕破強力算術平均值（N），修約到1位小數，必要時，記錄樣品每個方向的最大或最小撕破強力。
推薦儀器：YG026型電子拉力試驗機（電腦型）
YG026C型
電子織物強力機可用于測定各種棉、毛、麻絲、化纖等織物及非織物，其它復合材料（編織袋等）及金屬絲的抗拉斷裂強力和斷裂伸長、以及撕破、剝離、頂破強力和縫口脫開程序的試驗等。
性能符合：ISO13934、GB/T3923.1.2、GB/T3917.2.3等。
本機采用計算機控制，中文液晶顯示界面，操作對話界面人性化設計，操作簡單，數據可顯示及打印，也可選配打印機打印輸出。選配電腦后，可與儀器連接通訊，顯示并打印強伸曲線。
產品主要參數：
1． 型號：CRE型
2． 負荷測試范圍及精度：
1. 0-500N
2. 0-1000N
3. 0-3000N
4. 0-5000N
5. 0-10000N
3． 夾持距離：（25～500）mm 無級可調
4． 夾持器有效寬度：95mm
5． 拉伸速度：（20～600）mm/min，無級可調精度＜±2%
6． 數據輸出：
（1） 顯示輸出
（2） 單項及統計打印輸出
7． 具有本批試驗數據（單項及統計結果）的保存和查詢功能。
8． 儀器功能：
拉伸試驗 剝離試驗
彈性回復試驗 撕破試驗
彈子頂破試驗（需另配彈子頂破夾具）
單紗拉伸試驗（需另配單紗夾具）
縫口脫開試驗
該儀器配聯想電腦顯示強伸曲線，并且打印數據
YG033A型落錘式織物撕裂儀
適用范圍：
適用標準：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強力的測定 沖擊擺錘法
FZ/T 60006 非織造布撕破強力的測定
YG033A型織物撕裂儀主要技術參數
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測力精度： ≦±1分度值
3. 切口長度： 20±0.2 mm
4. 撕裂長度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
