土工織物厚度測定
發布時間：2018-10-09 21:15
土工織物厚度是指土工織物在承受一定壓力時，正反兩面之間的距離。產品的厚度對其力學性能和水力性能都有很大影響。目前國內外測定土工織物及其有關產品厚度的標準有：《土工布 在固定壓力下厚度的測定方法》（ISO 9863:1990）、法國標準《土工布試驗 厚度的測定》（NF G38-012-1989）、《土工布厚度的測定方法》（GB/T 13761-1992）。
本方法適用于測定土工織物的厚度和復合土工織物的總厚度。對于復合產品中各層厚度的測定應按照《土工布 多層產品中單層厚度的測定方法》《GB/T 17598-1988》中的規定進行。
土工織物厚度測定方法（適用于土工織物和復合土工織物）
定義
厚度：土工織物在承受規定的壓力下，正反兩面之間的距離。
常規厚度：在2kPa壓力下測得的試樣厚度。
儀器設備及材料
基準板：面積大于2倍的壓塊面積。
壓塊：圓形，表面光滑，面積為25cm²，重為5N、50N、500N不等；其中常規厚度的壓塊為5N，對試樣施加2kPa±0.01kPa的壓力。
百分表：最小分度值0.01mm。
秒表：最小分度值0.1s。
本儀器試驗方法適用于測定土工合成材料在不同壓力下的厚度。
適用標準：
JTG E50-2006《公路土工合成材料試驗規程》；ISO9863-90《土工織物厚度測定方法》；
GB/T 13761.1-2009《土工合成材料 規定壓力下厚度的測定 第1部分：單層產品厚度的測定方法》。
結構原理

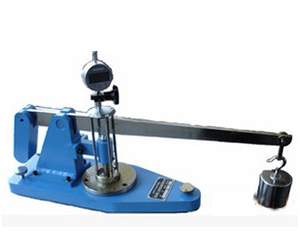

本儀器主要有數字顯示表、測桿、基準板、壓腳與加重砝碼、杠桿配重平衡塊。工作時，把試樣放置在基準板上，另一與基準板平行的圓形壓腳對試樣施加規定的壓力，以二塊板之間的垂直距離作為試樣厚度的測量值。
主要技術指標
1、測量厚度范圍：0.01~30mm
2、最小顯示數值：0.01mm
3、壓腳面積：25cm2
4、壓腳重量：5N；2kpa
5、砝碼：20kpa、200kpa
6、基準板：大于Φ50mm。
7、杠桿比:1:5
8、外形尺寸：670×150×240mm
實驗步驟：
試樣制備：裁取有代表性的試樣10塊，試樣尺寸應不小于基準板的面積。
測定2kPa壓力下的常規厚度
1、擦凈基準板和5N的壓塊，壓塊放在基準板上，調整百分表零點。
2、提起5N的壓塊，將試樣自然平放在基準板和壓塊之間，輕輕放下壓塊，使試樣受到的壓力為2kPa±0.01kPa，放下測量裝置的百分表觸頭，接觸后開始計時，30s時讀數，精確至0.01mm。
3、重復上述步驟，完成10塊試樣的測試。
根據需要選用不同的壓塊，使壓力為20kPa±0.1kPa，重復上述規定的程序，測定20kPa±0.1kPa壓力下的試樣厚度。
根據需要選用不同的壓塊，使壓力為200kPa±1kPa，重復上述規定的程序，測定200kPa±1kPa壓力下的試樣厚度。
試驗結果
計算在同一壓力下所測定的10塊試樣厚度的算術平均值，以毫米為單位，計算到小數點后三位，按GB 8170修約到小數點后兩位。
