滌綸DTY沸水收縮率測試
發(fā)布時(shí)間：2018-09-28 13:10
纖維在松弛狀態(tài)下，于100℃沸水中所測得的濕熱收縮率稱為沸水收縮率。其數(shù)值大小，可以一定長度的纖維在沸水中的收縮量來表示。它反映纖維在紡織加工和服用過程中受熱處理時(shí)的尺寸穩(wěn)定性。合成纖維的濕熱收縮現(xiàn)象，本質(zhì)上是高分子取向結(jié)構(gòu)發(fā)生變化的一種表現(xiàn)，并且纖維拉伸取向高，受熱后在取向方向上的收縮也大。就測定值而言，沸水收縮率還與試樣長度、沸水浴溫度和煮沸時(shí)間等外部條件有關(guān)。如果測試條件不同，同樣的纖維也可能出現(xiàn)不同的測定結(jié)果。
實(shí)驗(yàn)
一、測試儀器和試樣
1、測試儀器
（1）周長為1m、附有預(yù)張力裝置的縷紗測長機(jī)。
（2）1m量程，最小分度值為1mm的立式直尺。
（3）501型超級(jí)恒溫器。
（4）蒸氣加熱式沸水浴槽。
（5）盛放試樣用的特質(zhì)浸潤箱。
附件：張力重錘、定時(shí)鐘、溫度計(jì)和紗布等。
2、試樣
140dtex/36f滌綸DTY
二、實(shí)驗(yàn)范圍
1.沸水處理?xiàng)l件
時(shí)間：1-45min；溫度：40-100℃
2.試樣長度
試樣長度：50±1cm。
三、測試方法和計(jì)算公式
1.測試方法
測試方法參照6506-86進(jìn)行，并以沸水處理時(shí)間30min和溫度100℃時(shí)的沸水收縮率測定值為實(shí)驗(yàn)的標(biāo)準(zhǔn)值。

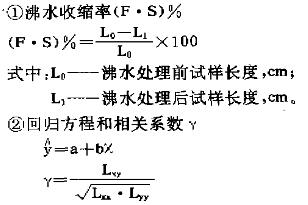

2.計(jì)算公式
結(jié)論
在滌綸DTY沸水收縮率測定中，發(fā)現(xiàn)在煮沸時(shí)間、沸水浴溫度和試樣長度三因素中，誤差最大的是溫度，其次是時(shí)間，長度幾乎可忽略。
1.煮沸時(shí)間對沸水收縮率測定值不敏感。纖維完成收縮平衡的時(shí)間僅需10min左右，為國家方法標(biāo)準(zhǔn)GB6506-86規(guī)定時(shí)間的三分之一。
2.纖維收縮大小明顯地受沸水浴溫度的影響，并且在40-100℃范圍內(nèi)，溫度與沸水收縮率存在著良好的線性相關(guān)關(guān)系。
3.試樣長度偏差，包括測長機(jī)偏差和直尺讀數(shù)偏差。如果偏差不超出±1cm范圍（一般不會(huì)超出這一范圍），沸水收縮率最大相對誤差不大于2%。
滌綸DTY沸水收縮率測試用到的儀器：
YG086型縷紗測長儀用于將紗管上試樣紗線用紗框搖取縷紗，供紗線的線密度（或支數(shù)）的測定及縷紗強(qiáng)度測試。
DDY6506變形絲卷曲收縮率測試儀依據(jù)GB/T6506—2001《合成纖維變形絲卷縮性能試驗(yàn)方法》用于手動(dòng)測定變形絲試樣的卷曲收縮率，卷曲模量，卷曲穩(wěn)定度等指標(biāo)。
YG368型全自動(dòng)卷曲收縮率測試儀專用恒溫水箱，用于測定試樣的沸水收縮率。
本設(shè)備是YG368型全自動(dòng)卷曲收縮率測試儀專用烘箱，還適用于相關(guān)企業(yè)作烘焙、干燥及其它高溫試驗(yàn)。
