按照國家標(biāo)準(zhǔn)規(guī)定的方法測定織物的拉伸斷裂強力， 在附有伸長裝置的織物 強力機上，同時測定織物的伸長率。通過實驗，掌握織物拉伸斷裂強力和斷裂伸 長率的實驗方法，并了解影響織物實驗結(jié)果的各種因素。



織物在使用過程中，受到各種不同的物理、機械、化學(xué)等作用而逐漸遭到破 壞。在一般情況下，機械力的作用是主要的。

拉伸斷裂強力實驗一般適用于機械性質(zhì)具有各項異性、 拉伸變形能力較小的 制品。主要指標(biāo)有：斷裂強度、斷裂伸長率、斷裂伸長、斷裂功等。

斷裂強度是評定織物內(nèi)在質(zhì)量的重要指標(biāo)之一， 是指織物在單位面積上所受 到的力。國家標(biāo)準(zhǔn)規(guī)定：本色棉布經(jīng)、緯向斷裂強度的允許下公差為8%，超過8% 者將降為二等品。斷裂強度指標(biāo)還常用來評定織物經(jīng)過日曬、洗滌、磨損以及多 種整理后對織物內(nèi)在質(zhì)量的影響。

斷裂伸長率是指織物拉伸到斷裂時的伸長率。 斷裂伸長率同樣也是作為評定 織物內(nèi)在質(zhì)量的重要指標(biāo)之一。

斷裂長度是指織物在強力實驗機上進行拉伸斷裂實驗時， 當(dāng)實驗布條的重量 等于它的斷裂負(fù)荷時的實驗布條長度。單位面積重量不同的織物的斷裂強度，應(yīng) 以斷裂長度來進行比較。 斷裂功是指織物在強力實驗機上進行拉伸斷裂實驗時，外力對織物所做的 功。斷裂功相當(dāng)于織物拉伸至斷裂時所吸取的能量，也即織物所具有的抵抗外力 破壞的內(nèi)能。在一定程度上可以認(rèn)為，織物的這種能量越大，織物越堅牢。應(yīng)該 指出，斷裂功是一次性的拉伸，而實際服用中的織物并不是受一次外力作用，而 是小負(fù)荷或小變形下反復(fù)多次的結(jié)果。

作拉伸斷裂實驗時，試條的尺寸及其夾持方法對實驗結(jié)果影響較大。常用的 試條及其夾持方法有：扯邊紗條樣法、剪切條樣法及抓樣法。扯邊紗條樣法實驗 結(jié)果不勻率較小，用布節(jié)約。抓樣法試樣準(zhǔn)備較容易，快速，實驗狀態(tài)比較接近 實際情況，但所得強度，伸長值略高。剪切條樣法一般用于不易抽邊紗的織物，縮絨織物、氈品、非織造布及涂層織物等。我國標(biāo)準(zhǔn)規(guī)定采用扯邊紗條樣法。 如果試樣是針織物，可采用梯形試條或環(huán)形試條。試條的工作長度對實驗結(jié)果有 顯著影響，一般隨著試樣工作長度的增加，斷裂強度與斷裂伸長率有所下降。標(biāo) 準(zhǔn)規(guī)定：一般織物為20cm，針織物和毛織物為10cm。特別需要時可自行規(guī)定，但 所有試樣必須統(tǒng)一。



實驗儀器為YG（B）026H型織物強力機。實驗工具為織物試樣、直尺、剪刀 等。



1、取樣：根據(jù)標(biāo)準(zhǔn)規(guī)定一般采用扯邊紗條樣法。如果試樣是針織物，由于拉伸 過程中線圈的轉(zhuǎn)移，變形較大，往往導(dǎo)致非拉伸方向的顯著收縮，使試樣在鉗口 處所產(chǎn)生的剪切應(yīng)力特別集中，造成多數(shù)試條在鉗口斷裂，影響了實驗結(jié)果的準(zhǔn) 確性。為了改善這種情況，可采用梯形試條或環(huán)形試條。經(jīng)向測三條，緯向測四條。

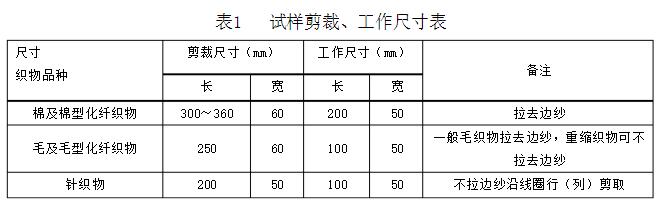

試樣的剪裁尺寸和工作尺寸見表1所示。



⑴ 對儀器夾持距離進行調(diào)整

⑵ 選取預(yù)加張力。根據(jù)標(biāo)準(zhǔn)規(guī)定，以織物單位面積重量來確定張力值，見表2， 根據(jù)預(yù)加張力選用預(yù)張力夾。

⑶ 根據(jù)標(biāo)準(zhǔn)規(guī)定設(shè)定實驗參數(shù)

⑷ 調(diào)整拉伸速度

⑸ 根據(jù)操作說明裝夾試樣

⑹ 啟動儀器進行拉伸性能測試，對測試結(jié)果進行分析、處理。



⑴ 每次開機及開始新一組測試時，須按復(fù)位鍵，使儀器重新啟動，否則數(shù)據(jù)處 理不正確。

⑵ 儀器輸入設(shè)定參數(shù)，應(yīng)在一組實驗開始前進行，否則將導(dǎo)致數(shù)據(jù)處理出錯。

⑶ 注意上夾鉗受力應(yīng)小于儀器的滿量程值，切忌上夾持器承受力的沖擊，否則 容易損壞測力傳感器。

⑷ 做好儀器清潔、保養(yǎng)工作，及時對絲桿、導(dǎo)向桿加潤滑油。

⑸ 運行時如有突發(fā)故障可緊急停止，需重新啟動。
