撕破性能
織物邊緣在一集中負荷作用下被撕開的現象稱為撕裂。撕裂經常發生在軍服、降落傘、帳篷等織物的使用過程中。當衣物被物體鉤住，局部紗線受力拉斷，使織物形成條形或三角形裂口，也是一種撕裂現象。抵抗撕裂破壞的能力是為織物的撕破性能。
在規定條件下，使試樣初始切口擴展所需的力是為撕破強力。
經紗被撕斷的稱為“經向撕破強力”
緯紗被撕斷的稱為“緯向撕破強力”
考核織物撕破強力的常見方法列舉如下，需要說明的是實際測試時會參考不同的國內外標準，其參數略有分別但原理是一致的。
沖擊擺錘法
Using ballistic pendulum method (Elmendorf)
方法介紹
也稱為Elmendorf法，這種方法主要適用于機織物，不適用于針織物、機織彈性織物以及有可能產生撕裂轉移的稀疏織物和具有較高各向異性的織物（通俗的說就是經緯向的性能相差較大的織物）。

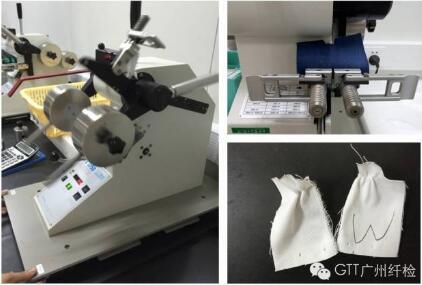

將裁剪成上圖模樣的試樣固定在夾具上，將試樣底部切開一個切口，釋放處于最大勢能位置的擺錘，可動夾具離開固定夾具時，試樣沿切口方向被撕裂，把撕破織物一定長度所做的功換算成撕破力。
褲形試樣（單縫）撕破法
Trouser-shaped test specimens
(Single tear method)
方法介紹
這種方法主要適用于機織物，不適用于針織物、機織彈性織物以及有可能產生撕裂轉移的稀疏織物和具有較高各向異性的織物。

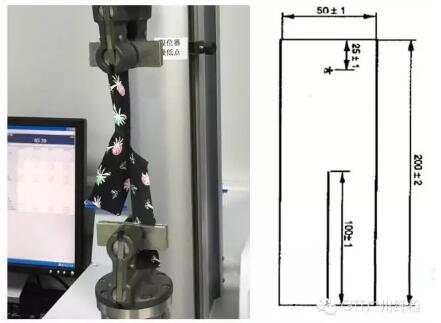

夾持褲形試樣的兩條腿，使試樣切口線在上下夾具之間成直線。開動儀器將拉力施加于切口方向，記錄直至撕裂到規定長度內的撕破強力。
舌形試樣（雙縫）撕破法
Tongue-shaped test specimens
(Double tear test)
方法介紹
這種方法主要適用于機織物，不適用于針織物、機織彈性織物以及有可能產生撕裂轉移的稀疏織物和具有較高各向異性的織物。
將舌形試樣中間一舌片夾入試驗儀的一個夾鉗中，其余左右兩舌片對稱的夾入另一個夾鉗，保持兩個切口線的順直平行。記錄直至撕裂到規定長度的撕破強力。
翼形試樣撕破法
Wing-shaped test specimens
(Single tear method)
方法介紹
主要適用于機織物，與其他方法相比，這種方法不容易發生紗線滑脫，不適用于針織物、機織彈性織物及非織造類產品。
一端剪成兩翼特定形狀的試樣按兩翼傾斜于被撕裂紗線的方向進行夾持，施加機械拉力使拉力集中在切口處沿著預想的方向進行。記錄直至撕裂到規定長度的撕破強力。
梯形試樣撕破法
Trapezoid-shaped test specimens
方法介紹
適用于各種機織物和非織造布，即相較于其他測試方法，它適用于針織物、機織彈性織物及非織類產品。
在長方形試樣上畫一個梯形，用強力試驗儀的夾鉗夾住梯形上兩條不平行的邊。對試樣施加連續增加的力，使撕破沿試樣寬度方向傳播，測定平均最大撕破力。
撕裂破壞的機理主要是撕裂三角區的局部應力場作用。梯形法是拉伸作用，擺錘、單舌、雙舌、翼型統歸為單縫法，其機理是剪切作用。

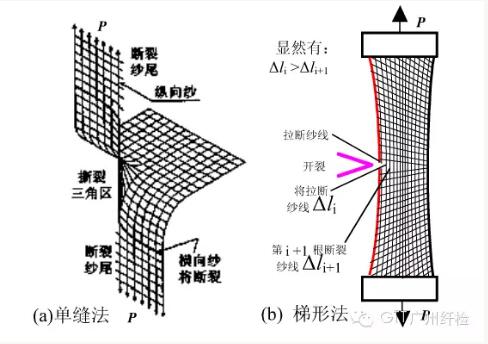

單縫法撕破時，斷裂的紗線是非受拉系統的紗線（見上圖(a)），即試樣沿經向拉伸時是緯紗斷裂，緯向拉伸時是經紗斷裂；梯形撕破時，斷裂紗線是受拉系統的紗線，拉伸方向與斷裂紗線的方向一致(見上圖（b）)。
對于變形較大的針織物和非織造布來說，由于撕裂應力集中區的擴大，撕裂的不同時性明顯減弱，從而轉向大面積的拉伸，故較少進行撕裂的評價。
影響織物的撕破強力的內在因素較多。一般情況下，紗線強力和斷裂伸長率越大，撕裂三角區內的受力紗線根數越多，則撕裂強力越大。經緯紗交織點越多，紗線不易相對移動，三角區內同時受力的紗線根數越少，織物撕裂強力越��；一般平紋＜斜紋＜緞紋＜方平組織。
織物經、緯密對撕破強力影響較為復雜，經緯密度較低時，隨著密度增大，三角區內紗線根數較多，撕裂強力越大；經緯密度較高時，隨著密度增大，受力三角形變小，對撕裂強力不利。
織物經樹脂整理后，撕裂強力會降低。
