針織物鋼球法頂破強力測試
發(fā)布時間：2018-08-18 22:05
頂破強力是直接反應(yīng)針織品受外力頂壓作用變形和破裂的耐用性指標。
鋼球頂破法測定針織物頂破強力已經(jīng)有較長歷史，它有不少優(yōu)點，如試樣較小，各向同時受拉伸不會沿鉗口剪斷，模擬穿著受力狀態(tài)比較接近實際等等，因而被廣泛使用。
標準的內(nèi)容變化
過去采用的檢驗方法只是GB/T8878-2002《棉針織內(nèi)衣》的一部分，技術(shù)內(nèi)容不夠完整，與經(jīng)濟發(fā)達國家或國際技術(shù)標準如ISO、ASTM、BS等有較大的差異。這樣不利于我國的產(chǎn)品出口。這個舊標準對使用的試驗機類型也無強制規(guī)定，有采用擺錘式CRT類頂破試驗機的，有采用等速伸長型測試儀CRE類試驗機的，因此實驗室間的測試結(jié)果沒有可比性。
為滿足針織品進出口質(zhì)量檢驗要求，國家出臺了新的檢驗標準GB/T19976-2005《紡織品頂破強力的測定 鋼球法》。
它有4個新的特點：
一是專門為紡織品的頂破強力編制標準；
二是規(guī)定試驗機使用CRE類型，有效地保證了試驗數(shù)據(jù)的正確性和可靠性；
三是對尺寸參數(shù)做了修正，鋼球直徑為25mm、38mm兩個規(guī)格，夾具圓環(huán)直徑為45mm，試驗機速度為300mm/min；
四是測試對象包括在標準大氣環(huán)境中調(diào)濕的和在水中浸濕兩種狀態(tài)的試樣。
有關(guān)標準鋼球參考：
GB/T19976-2005《紡織品頂破強力的測定鋼球法》鋼球Φ25mm、Φ38mm
EN12332-1;1998 鋼球Φ38mm
FZ/T01030-93《針織物和彈性機織物接縫強力和擴張度的測定頂破法》鋼球Φ20mm
GB/T8878-2002《棉針織內(nèi)衣》鋼球Φ20mm
ASTMD3787-2001《紡織織物頂破強力的標準實驗方法 等速牽引（CRT）鋼球頂破實驗》鋼球Φ25.4mm
ASTMD6797-2002《織物頂破強力標準實驗方法 等速伸長（CRE）鋼球頂破實驗》鋼球Φ25.4mm
鋼球直徑：20mm、25mm（小）、38mm（大）
YG026C型電子
織物強力機可用于測定各種棉、毛、麻絲、化纖等織物及非織物，其它復(fù)合材料（編織袋等）及金屬絲的抗拉斷裂強力和斷裂伸長、以及撕破、剝離、頂破強力和縫口脫開程序的試驗等。
性能符合：ISO13934、GB/T3923.1.2、GB/T3917.2.3等。
本機采用計算機控制，中文液晶顯示界面，操作對話界面人性化設(shè)計，操作簡單，數(shù)據(jù)可顯示及打印，也可選配打印機打印輸出。選配電腦后，可與儀器連接通訊，顯示并打印強伸曲線。
產(chǎn)品主要參數(shù)：
1． 型號：CRE型
2． 負荷測試范圍及精度：
1. 0-500N
2. 0-1000N
3. 0-3000N
4. 0-5000N
5. 0-10000N
3． 夾持距離：（25～500）mm 無級可調(diào)
4． 夾持器有效寬度：95mm
5． 拉伸速度：（20～600）mm/min，無級可調(diào)精度＜±2%
6． 數(shù)據(jù)輸出：
（1） 顯示輸出
（2） 單項及統(tǒng)計打印輸出
7． 具有本批試驗數(shù)據(jù)（單項及統(tǒng)計結(jié)果）的保存和查詢功能。
8． 儀器功能：
拉伸試驗 剝離試驗
彈性回復(fù)試驗 撕破試驗

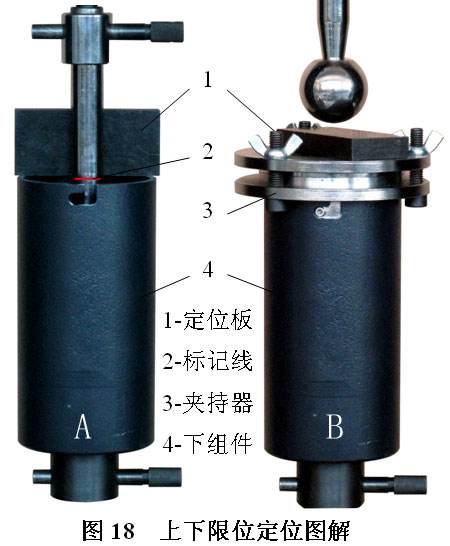

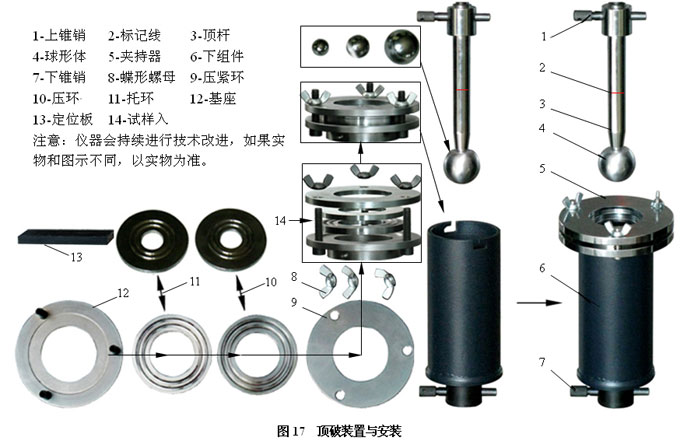

彈子頂破試驗（需另配彈子頂破夾具）
單紗拉伸試驗（需另配單紗夾具）
縫口脫開試驗
該儀器配聯(lián)想電腦顯示強伸曲線，并且打印數(shù)據(jù)
