縷紗測長儀紗線細度實驗
發(fā)布時間：2018-08-17 22:14
一、實驗?zāi)康呐c要求
通過實驗，掌握紗線線密度的測試方法和指標(biāo)計算，了解影響紗線線密度測試結(jié)果的因 素。參閱GB/T 4743，GB/T 14343，GB 6838。
二、實驗儀器、工具及試樣
YG086型

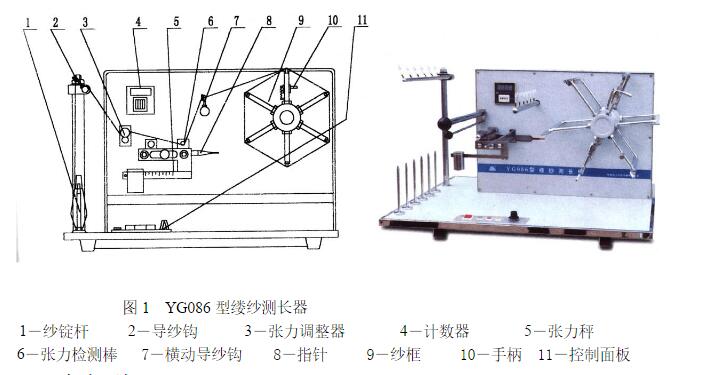

縷紗測長儀（如圖1所示），電子天平，烘箱，管紗若干
三、實驗方法
(一)試樣準(zhǔn)備
1．按規(guī)定的方法取樣。
2．將試驗紗線放在試驗用標(biāo)準(zhǔn)大氣中24h，進行調(diào)濕處理(有條件則做)。
(二)儀器調(diào)節(jié)
1．檢查張力秤的法碼在零位時指針是否對準(zhǔn)面板上的刻線。
2．接通電源，檢查空車運轉(zhuǎn)是否正常。
3．確定張力秤上的搖紗張力。
(三)實驗步驟
1．將紗管插在紗錠上。
2．將紗管上的紗線引入導(dǎo)紗鉤，經(jīng)張力調(diào)整器、張力檢測棒、橫動導(dǎo)紗鉤，然后把紗線 端頭逐一扣在紗框夾紗片上(紗框應(yīng)處在起始位置)，注意將活動葉片拉起。
3．將計數(shù)器定長撥盤撥至100 圈數(shù)上。
4．將調(diào)速旋鈕調(diào)在200r/min 上，使紗框轉(zhuǎn)速為200r/min。
5．計數(shù)器電子顯示清零。
6．接通電源，按下“啟動”按鈕，紗框旋轉(zhuǎn)到100
7．在紗框卷繞縷紗時特別要注意張力秤上的指針是否指在面板刻線處，即卷繞時張力秤處于平衡狀態(tài)。如不對，先調(diào)整張力調(diào)整器，使指針指在刻線處附近，少量的調(diào)整可 通過改變紗框轉(zhuǎn)速來達到。卷繞過程中，指針在刻線處上下少量波動是正常的。張力 秤不處在平衡狀態(tài)下?lián)u的縷紗要作廢。
8．將繞好的各縷紗頭尾打結(jié)接好，接頭長度不超過1cm。
9．將紗框上活動葉片向內(nèi)檔落下，逐一取下各縷紗后將其回復(fù)原位。
10． 重復(fù)上述動作，搖取第二批縷紗。
11． 操作完畢，切斷電源。
12． 用天平逐縷稱取縷紗質(zhì)量（g），然后將全部縷紗在規(guī)定條件下用烘箱烘至恒定質(zhì) 量（即干燥質(zhì)量）。若已知回潮率，可不用烘燥。

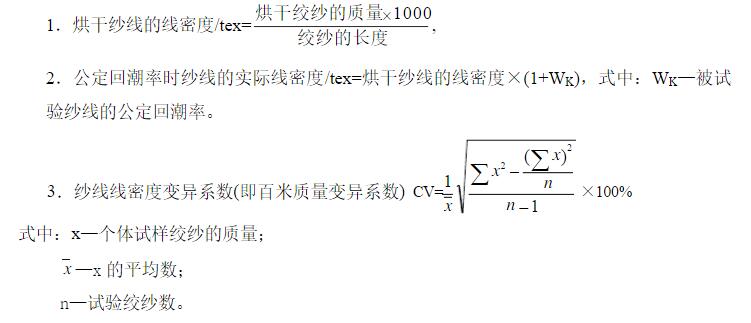

四、指標(biāo)計算
五、實驗報告內(nèi)容
1．記錄：溫濕度，試樣名稱與規(guī)格，儀器型號，儀器工作參數(shù)，原始數(shù)據(jù)。
2．計算：在公定回潮率時紗線的線密度，紗線線密度變異系數(shù)，紗線百米質(zhì)量偏差。
六、儀器推薦：YG086C縷紗測長儀
【儀器用途】
YG086型
縷紗測長儀用于將紗管上試樣紗線用紗框搖取縷紗，供紗線的線密度（或支數(shù)）的測定及縷紗強度測試。
【適用標(biāo)準(zhǔn)】
GB/T4743 紡織品卷裝紗絞紗法線密度的測定
GB/T14343 化學(xué)纖維長絲線密度試驗方法
GB/T 6838 縫紉線試驗方法，ISO2060 ASTM D1907 等
【儀器賣點】
1.傳動機構(gòu)：采用彈簧自動緊固機構(gòu)，自動調(diào)節(jié)電機位置，保證紗線框停位準(zhǔn)確。
2.計數(shù)部分：采用機械式撥盤輸入，數(shù)碼塊顯示輸出，達到既直觀，又提高輸入部分的準(zhǔn)確性、可靠性 ，延長計數(shù)器使用壽命。
3.控制部分：采用單片控制，保證動作準(zhǔn)確無誤。
4.調(diào)整部分：采用軟起動方式，延長電機使用、壽命。采用可控制 KC05 作高速部分主要元器件， 減少繼電器只數(shù)，增強機器的穩(wěn)定性及抗干擾性。 采用自動定位功能，最后一圈由程序固化控制。
【儀器主要技術(shù)參數(shù)】
1、可搖動管數(shù) 1～6管
2、紗框周長 1000±1mm
3、紗框轉(zhuǎn)速 30～280mm/min無級調(diào)速
4、張力范圍 0～100cN
5、圈數(shù)預(yù)置 2～9999
6、導(dǎo)紗樞動程 35±1.5mm
7、外形尺寸 780×660×480mm(長×寬×高)
