基布物理機(jī)械性能的研究
發(fā)布時(shí)間：2018-03-05 22:38
摘 要 ：通過對(duì)基布的各種性能測試，如厚度、單位面積質(zhì)量、撕裂強(qiáng)度、拉伸強(qiáng)度、毛細(xì)效應(yīng)等物理機(jī)械性能的測試,以適應(yīng)合成革對(duì)基布強(qiáng)度，韌度等方面的要求和不同基布的物理機(jī)械性能。
關(guān)鍵詞：基布，撕裂強(qiáng)度，拉伸輕度，毛細(xì)效應(yīng)
1引言
1.1基布的定義與分類
底布又稱基布，是重要的組成部分，經(jīng)聚氨酯等涂層的浸漬或涂覆共同構(gòu)成了人造革與合成革。基布不僅占人造革與合成革原料中的大部分，而且使用的基布物理機(jī)械性能也很大程度影響制品的強(qiáng)度等性質(zhì)因此選用適度規(guī)格和優(yōu)良的基布，是制的優(yōu)良制品的先決條件。所以對(duì)于基布的品質(zhì)管理、規(guī)格要求和瑕疵的檢驗(yàn)，都應(yīng)該嚴(yán)格執(zhí)行。 按照不同的基布形成過程可以分為以下幾類：機(jī)織布、針織布、非織造布。
1.2 基布性能與選用
一般情況下，依據(jù)基布起毛后經(jīng)紗受到破換的程度，決定基布物理機(jī)械性能的下降程度。起毛程度越大，基布受到的損傷程度也越大，最終成品的物理機(jī)械性能就越低。如果起毛程度越低，起毛長度越短，雖然對(duì)基布的破壞程度小，但是涂層和基布不易粘合，成品外觀也較差，甚至缺乏彈性和柔軟性。如果起毛長度太長，是成品強(qiáng)度降低外，也會(huì)造成粘合不良和涂層皺紋程度越大的情況。因此，底布起毛程度必須適度、均勻，才能使成品質(zhì)量穩(wěn)定。
基布物理性能測試
1 1 引言
1.1基布的定義與分類
底布又稱基布，是重要的組成部分，經(jīng)聚氨酯等涂層的浸漬或涂覆共同構(gòu)成了人造革與合成革。基布不僅占人造革與合成革原料中的大部分，而且使用的基布物理機(jī)械性能也很大程度影響制品的強(qiáng)度等性質(zhì)因此選用適度規(guī)格和優(yōu)良的基布，是制的優(yōu)良制品的先決條件。所以對(duì)于基布的品質(zhì)管理、規(guī)格要求和瑕疵的檢驗(yàn)，都應(yīng)該嚴(yán)格執(zhí)行。
按照不同的基布形成過程可以分為以下幾類：機(jī)織布、針織布、非織造布。

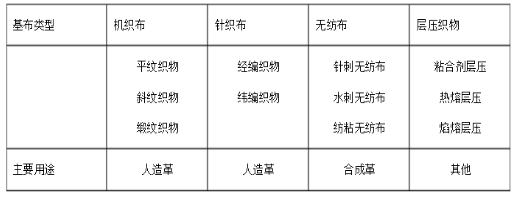

基布類型
機(jī)織布
針織布
無紡布
層壓織物
平紋織物
斜紋織物
緞紋織物
經(jīng)編織物 緯編織物
針刺無紡布 水刺無紡布 紡粘無紡布
粘合劑層壓 熱熔層壓 焰熔層壓
主要用途 人造革 人造革 合成革 其他
1.2 基布性能與選用
一般情況下，依據(jù)基布起毛后經(jīng)紗受到破換的程度，決定基布物理機(jī)械性能的下降程度。起毛程度越大，基布受到的損傷程度也越大，最終成品的物理機(jī)械性能就越低。如果起毛程度越低，起毛長度越短，雖然對(duì)基布的破壞程度小，但是涂層和基布不易粘合，成品外觀也較差，甚至缺乏彈性和柔軟性。如果起毛長度太長，是成品強(qiáng)度降低外，也會(huì)造成粘合不良和涂層皺紋程度越大的情況。因此，底布起毛程度必須適度、均勻，才能使成品質(zhì)量穩(wěn)定。
2 實(shí)驗(yàn)部分
2.1 材料與儀器
2.1.1 實(shí)驗(yàn)材料
不同類型的基布
2.1.2 實(shí)驗(yàn)儀器
百分表測厚儀(精度0.01mm,壓腳直徑10mm)，天平（精度0.0001）,電子拉力機(jī) (速度：0-500mm/min，最大負(fù)荷：500N，精度：1N)
2.1.3 其他 剪刀，刻度尺
2.2 實(shí)驗(yàn)步驟
2.2.1 基布厚度測定
（1）用測厚儀在距離門幅邊緣100mm以內(nèi)均勻測定5個(gè)點(diǎn)，各測定點(diǎn)應(yīng)避開影響測量結(jié)果的疵點(diǎn)和折痕，并從厚度表上讀出讀數(shù)。
（2）結(jié)果以算術(shù)平均值表示，精確到0.01mm。
2.2.2 基布單位面積質(zhì)量測定
（1）用標(biāo)準(zhǔn)面積為100cm2的圓盤取樣器在距離布邊100mm以內(nèi)的同一門幅中裁取5片試樣（注意底布試樣不能有纖維、紗線散失）。
（2）在經(jīng)調(diào)試平衡后的天平上稱取5片試樣的總重量W（g），精確到0.01g。
（3）結(jié)果計(jì)算：(g/m2)
式中：W--5片試樣的總重量（g）
2.2.3 基布的毛細(xì)效應(yīng)測定
（1）旋轉(zhuǎn)底座螺旋調(diào)節(jié)試驗(yàn)裝置的水平，用試樣夾將試樣一端固定在橫梁架上。
（2）在試樣下端8 mm～10 mm處裝上適當(dāng)質(zhì)量的張力夾，使試樣保持垂直。
（3）調(diào)整試樣位置，使試樣靠近并平行于標(biāo)尺，下端位于標(biāo)尺零位以下15 mm士2 mm處。
（4）將試液倒入底座上的容器內(nèi)，降低橫梁架使液面處于標(biāo)尺零位試樣下端位于液面以下15 mm士2 mm處)，此時(shí)開始記時(shí)。
（5）測量30 min時(shí)液體芯吸高度的最大值或最小值，單位為毫米（mm) 。
2.2.4 基布拉伸強(qiáng)度測定
（1）沿經(jīng)緯向各裁取300mm×50mm的試樣三塊。
（2）將試樣的二端分別夾于電子拉力機(jī)的上下夾具上，設(shè)定拉伸速度為100mm/min，選擇試驗(yàn)狀態(tài)為“拉伸負(fù)荷”，開啟拉力機(jī)。
（3）當(dāng)試樣斷裂，拉力機(jī)自動(dòng)復(fù)位。此時(shí)，記錄所顯示的拉伸負(fù)荷（最大值）和斷裂伸長率。
（4）試驗(yàn)結(jié)果：取三個(gè)試樣的算術(shù)平均值（拉伸負(fù)荷精確到1N，斷裂伸長率精確到1%）
2.2.5 基布撕裂強(qiáng)度測定
（1）沿經(jīng)緯向各裁取150mm×30mm(超纖無紡布之外的其它基布裁取150mm×50mm)的試樣三片。
（2）從試樣的長度中心線剪開120mm，并將剪開后的試樣二端分別夾于電子拉力機(jī)的上下夾具上，設(shè)定拉伸速度為100mm/min，選擇試驗(yàn)狀態(tài)為“撕裂”，開啟拉力機(jī)。
（3）當(dāng)試樣撕斷，拉力機(jī)自動(dòng)復(fù)位。此時(shí)，記錄所顯示的撕裂負(fù)荷（最大值）。
（4）試驗(yàn)結(jié)果：以三個(gè)試樣測試結(jié)果的算術(shù)平均值表示，精確至１Ｎ。

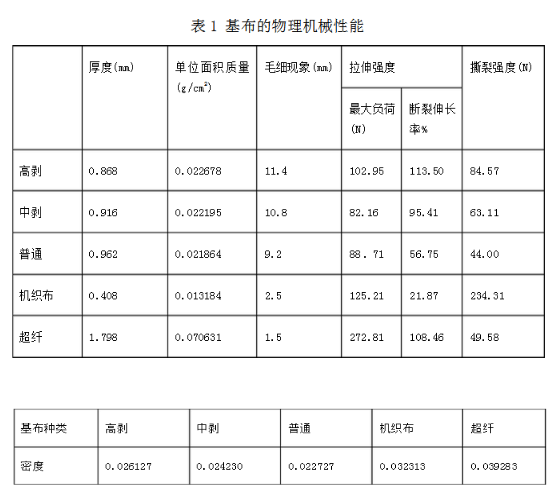

2.3實(shí)驗(yàn)數(shù)據(jù)
3 實(shí)驗(yàn)結(jié)果與分析
3.1 基布物理機(jī)械性能分析
① 從表一中可以得到厚度大小：超纖基布＞普通非織造布＞中剝非織造布＞高剝非織造布＞機(jī)織布，主要與纖維束的大小以及其成基布時(shí)的其抱合及粘合的程度等因素有關(guān)。
② 五種基布的單位面積質(zhì)量：超纖無紡布＞普通非織造布＞中剝非織造布＞高剝非織造布＞機(jī)織布，且它們的密度是按此順序減小，毛細(xì)效應(yīng)也是依次減小。說明基布的毛細(xì)效應(yīng)與密度有關(guān)，密度越大毛細(xì)效應(yīng)越小。
③ 最大負(fù)荷按照超纖無紡布最大，其次是機(jī)織布、高剝、中剝、普通無紡布；而斷裂伸長率則是 高剝＞超纖＞高剝＞普通＞機(jī)織布，說明高剝無紡布的彈性最好，中剝最差。
④ 撕裂強(qiáng)度則是 機(jī)織布＞高剝＞中剝＞普通＞超纖，說明厚度與其撕裂強(qiáng)度無關(guān)。
⑤不同基布其在各方面都有其優(yōu)勢及缺點(diǎn)。
4 結(jié)論
通過數(shù)據(jù)的分析，知道不同的基布它們的性能各有優(yōu)缺點(diǎn)，對(duì)其選用基布方面有重要的理論依據(jù)。但是總體來說無紡布的性能優(yōu)于機(jī)織布，超纖無紡布各方性能都比較優(yōu)異，但毛細(xì)效應(yīng)太差，這對(duì)用超纖做成超纖革的透水氣性能影響較大，同時(shí)抗撕裂強(qiáng)度較差，將不利于其韌性的提高。綜上所述，我們在選用基布時(shí)要根據(jù)產(chǎn)品的要求選擇合適的基布。
