手動圓盤取樣器
發布時間：2018-02-10 11:19

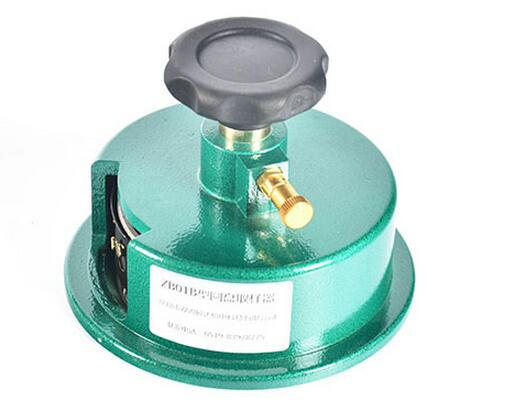

手動圓盤取樣器結構
1.切刀刀片為雙面刀片，具有四片，為圓外接四等分均布。刀片可以更換，具體操作為：松開件5十字螺釘（每片上有4顆螺釘），取下件6刀片壓板與件4取樣刀片，換上新的刀片，壓上件6刀片壓板，注意使刀片口為順時針切向并使四片刀口處于同一平面，然后擰緊5十字螺釘即可。
2.儀器底部有真紋刻痕，用于固定式樣，便于切割，防止試樣打滑。
3.波紋手輪下有滾花刻盤，可以用來調整所切厚度，具體做法為：松開件3鎖緊螺釘，旋轉件2滾花刻盤（順時針減少，逆時針增加）。至所取厚度值，鎖緊件3鎖緊螺釘即可。
手動圓盤取樣器技術指標
1.取樣面積：100cm2
2.可切厚度：15mm
3.外型尺寸：ф160X115mm
4.重量：1.5kg
手動圓盤取樣器使用方法
1.取待裁織物，量好厚度，按上述調整好取樣器刻盤。
2.將待織物平鋪軟木墊上，將圓盤取樣器放在織物上，一手扶住外罩7，一手握住波紋手輪1，并旋加一定壓力，然后順時針旋轉波紋手輪1（轉角>90度）即可將圓試樣截取。
手動圓盤取樣器安裝及運輸
安裝及運輸要求：如果你打算運輸該設備，請找本公司授權的維修公司。
1、安裝場地
確保安裝放置條件符合國家“安裝規范”的要求。
2、安裝環境
確保安裝環境符合國家“安裝規范”的描述。
3、電源供給
確保電源供給條件符合國家“安裝規范”的描述。
