纖維拉伸試驗(yàn)機(jī)
發(fā)布時(shí)間：2018-02-10 09:54
化學(xué)纖維 短纖維拉伸性能試驗(yàn)方法
范圍：
規(guī)定了化學(xué)纖維短纖維的單根纖維拉伸性能試驗(yàn)；也適用于聚酯、聚丙烯晴、聚丙烯、聚乙烯醇縮甲醛、纖維素纖維等化學(xué)纖維短纖維拉伸性能試驗(yàn)，纖維長(zhǎng)度應(yīng)能滿足所規(guī)定名義隔距長(zhǎng)度要求。
原理：
單纖維在規(guī)定條件下，在等速伸長(zhǎng)型拉伸儀上將纖維拉伸至斷裂，從負(fù)荷-伸長(zhǎng)曲線或數(shù)據(jù)顯示采集系統(tǒng)中得到試樣的斷裂強(qiáng)力、斷裂伸長(zhǎng)、定伸長(zhǎng)強(qiáng)力、初始模量等拉伸性能的測(cè)量值。
試驗(yàn)設(shè)備的選擇：
1、選擇YG001B型單纖維強(qiáng)力機(jī)(纖維拉伸試驗(yàn)機(jī))，施加力的指示誤差不超過1%；
2、電子拉力試驗(yàn)機(jī)伸長(zhǎng)的指示誤差不超過0.1mm；
3、夾持長(zhǎng)度的誤差不超過0.2mm；
4、電子拉力試驗(yàn)機(jī)應(yīng)保持等速伸長(zhǎng)，在拉力試驗(yàn)機(jī)啟動(dòng)1s后，下夾持器速度與規(guī)定速度的差異不超過5%
5、電子拉力試驗(yàn)機(jī)夾具應(yīng)具有調(diào)節(jié)裝置，使其在夾持纖維時(shí)需給予纖維恰當(dāng)?shù)募映至Γ苑胖美w維滑移或扎傷。
6、電子拉力試驗(yàn)機(jī)的拉伸速度
A、當(dāng)試樣的平均斷裂伸長(zhǎng)率小于8%時(shí)，拉伸速度為每分鐘50%名義隔距長(zhǎng)度；
B、當(dāng)試樣的平均斷裂伸長(zhǎng)率大于或等于8%，小于50%時(shí)，拉伸速度為每分鐘100%名義隔距長(zhǎng)度；
C、當(dāng)試樣的平均斷裂伸長(zhǎng)率大于或等于50%時(shí)，拉伸速度為每分鐘200%名義隔距長(zhǎng)度。
【簡(jiǎn)述】：

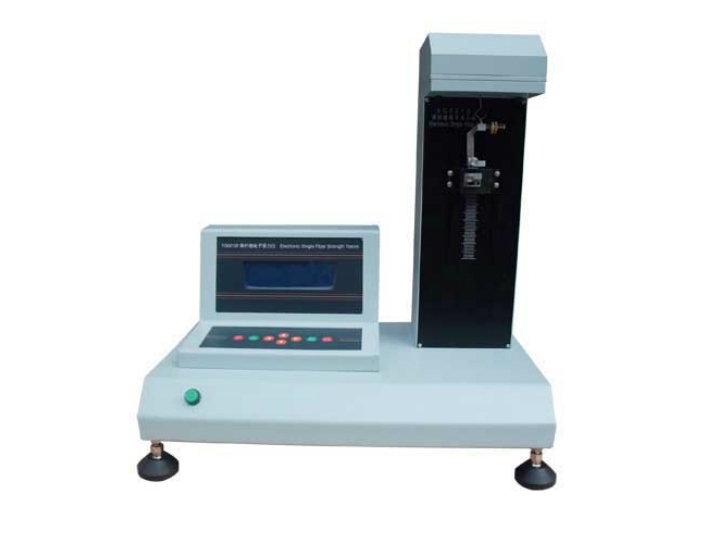

YG001B型單纖維強(qiáng)力機(jī)是測(cè)試?yán)w維拉伸機(jī)械性能的精密儀器，可作纖維在干態(tài)或濕態(tài)時(shí)的一次拉伸試驗(yàn)和定伸長(zhǎng)拉伸試驗(yàn)，以及初生纖維的一次拉伸試驗(yàn)。測(cè)試結(jié)果由中文液晶顯示器直接顯示，并可外接打印機(jī)畫出應(yīng)力——應(yīng)變曲線和打印各種數(shù)據(jù)。
【適用標(biāo)準(zhǔn)】：
GB/T 14337-2008 化學(xué)纖維 短纖維拉伸性能試驗(yàn)方法
【技術(shù)參數(shù)】：
1．負(fù)荷測(cè)量范圍：0-98cN ；
2．負(fù)荷測(cè)量誤差：±1cN；
3．負(fù)荷測(cè)量誤分辨率：0.1cN；
4．伸長(zhǎng)測(cè)量范圍：0-100mm；
5．伸長(zhǎng)測(cè)量誤差：±0.05㎜；
6．伸長(zhǎng)測(cè)量分辨率：0.01mm；
7．拉伸速度：1-99mm/min；
8．使用環(huán)境：室溫15-30℃，相對(duì)濕度不大于80％；
9．電源：AC220V，50±1Hz；
10.整機(jī)重量：約30Kg；
11.電源消耗：約50VA。
