常州拉力試驗(yàn)機(jī)
發(fā)布時(shí)間：2018-02-09 12:36
織物的力學(xué)性能測(cè)試
（拉伸性能、撕裂性能、頂破性能、耐磨性能）
織物的力學(xué)性能是指織物在各種機(jī)械外力作用下所呈現(xiàn)的性能。它是織物的 基本性能。 織物抵抗因外力引起損壞的性質(zhì)稱(chēng)為織物的耐久性或堅(jiān)牢度，大多是通過(guò)測(cè) 試織物的拉伸斷裂、頂裂、撕裂以及耐磨性等來(lái)反映這一性能的。織物在小負(fù)荷作用下呈現(xiàn)的性質(zhì)近年來(lái)備受人們的關(guān)注，如織物手感、視覺(jué)風(fēng)格、起毛起球、勾絲等。這里主要介紹織物的堅(jiān)牢度試驗(yàn)。
織物的拉伸斷裂試驗(yàn)
織物拉伸斷裂試驗(yàn)?zāi)壳爸饕捎脝蜗?受力)拉伸，即測(cè)試織物試條的經(jīng)(縱) 向強(qiáng)力、緯(橫)向強(qiáng)力，或與經(jīng)緯向呈某一角度的強(qiáng)力。它適用于機(jī)械性能具有各向異性、拉伸變形能力較小的制品。對(duì)于容易產(chǎn)生變形的針織物(特別是易卷邊的單面針織物)、編織物以及非織造布一般采用頂破試驗(yàn)為宜。
一、試驗(yàn)原理
將一定尺寸的試樣，按等速伸長(zhǎng)方式拉伸至斷裂，測(cè)其承受的最大力——斷裂強(qiáng)力及產(chǎn)生對(duì)應(yīng)的長(zhǎng)度增量——斷裂伸長(zhǎng)。必要時(shí)，還可畫(huà)出織物的強(qiáng)力——伸長(zhǎng)曲線，算出多種拉伸指標(biāo)。
二、試驗(yàn)參數(shù)選擇
1、試樣形狀 根據(jù)織物的品種不同，試樣的形狀有以下3種形式，見(jiàn)圖。
圖 織物拉伸斷裂試驗(yàn)的試條形狀和夾持方法
(1)拆邊紗法條樣：用于一般機(jī)織物試樣。裁剪的試樣寬度應(yīng)比規(guī)定的有效試 驗(yàn)寬度寬5mm或lOmm(按織物緊密程度而定)，然后通過(guò)拆邊紗法從試樣寬度兩 側(cè)拆去數(shù)量大致相等的紗線，直至試樣寬度符合規(guī)定要求，以確保試驗(yàn)過(guò)程中紗線不會(huì)從毛邊中脫出。
(2)剪切法條樣：適用于針織物、涂層織物、非織造布和不易拆邊紗的機(jī)織物試樣。
(3)抓樣法條樣：試樣寬度大于夾持寬度。適用于機(jī)織物，特別是經(jīng)過(guò)重漿整理的，不易抽邊紗的和高密度的織物。 比較3種形態(tài)試樣的試驗(yàn)結(jié)果，拆邊法的強(qiáng)力不勻較小，而強(qiáng)力值略低于抓樣法。
(3)抓樣法條樣：試樣寬度大于夾持寬度。適用于機(jī)織物，特別是經(jīng)過(guò)重漿整理的，不易抽邊紗的和高密度的織物。 比較3種形態(tài)試樣的試驗(yàn)結(jié)果，拆邊法的強(qiáng)力不勻較小，而強(qiáng)力值略低于抓樣法。
2、試驗(yàn)參數(shù) 織物拉伸斷裂的試驗(yàn)參數(shù)見(jiàn)表。

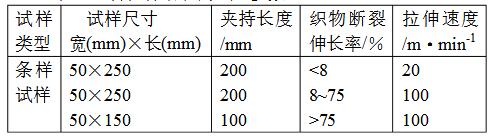

表 織物拉伸斷裂的試驗(yàn)參數(shù)
注：拆邊紗法條樣應(yīng)先裁剪成6 mm寬或7 mm寬（疏松織物），然后兩邊抽去等量邊紗，使試樣的有效 寬度為5 mm。 為便于施加張力，試樣長(zhǎng)度宜放長(zhǎng)30~50 mm。
3
、預(yù)加張力 按以下原則確定預(yù)張力：
(1)按試樣的單位面積質(zhì)量來(lái)決定，見(jiàn)表。
表 預(yù)張力的確定
(2)當(dāng)斷裂強(qiáng)力低于20N時(shí)，按概率斷裂強(qiáng)力的(1±0.25)％確定預(yù)加張力。
(3)抓樣法的預(yù)張力，采用織物試樣的自重即可。
(4)當(dāng)試樣在預(yù)張力作用下產(chǎn)生的伸長(zhǎng)大于2％時(shí)，應(yīng)采用無(wú)張力夾持法(即松式夾持)。這對(duì)伸長(zhǎng)變形較大的針織物和彈力織物更合適。
4、大氣條件 試樣的調(diào)濕、測(cè)試的標(biāo)準(zhǔn)大氣條件為三級(jí)標(biāo)準(zhǔn)大氣條件。
三、試驗(yàn)步驟
(1)準(zhǔn)備試樣。根據(jù)織物品種，選擇試條形狀，按規(guī)定的試樣尺寸裁剪試樣，長(zhǎng)度方向應(yīng)平行于織物的經(jīng)向(縱行)或橫向(或橫列)。每份樣品的經(jīng)緯向試樣至少5塊，并在標(biāo)準(zhǔn)大氣條件下調(diào)濕4h。
(2)按規(guī)定要求，調(diào)整上下夾鉗的隔距(夾持長(zhǎng)度)、拉伸速度。
(3)夾裝試樣。先將試樣一端夾緊在上夾鉗中心位置，然后將試樣另一端放入下夾鉗中心位置，并在預(yù)張力作用下伸直；再緊固下夾鉗(或采用松式夾持法)。
四、結(jié)果計(jì)算
(1)計(jì)算試樣的經(jīng)、緯向平均斷裂強(qiáng)力(N)。 計(jì)算精度：平均值≤10N時(shí)，修約至0.1N；10N<平均值<1000N時(shí)，修約至 1N；平均值≥1000N時(shí)，修約至10N。
(2)計(jì)算試樣的經(jīng)、緯向斷裂伸長(zhǎng)率及其平均值。
預(yù)張力夾持試樣時(shí)：
松式夾持試樣時(shí)：
式中：ΔL為預(yù)張力夾持試樣時(shí)的斷裂伸長(zhǎng)(mm)；L0為試樣夾持長(zhǎng)度(mm)； ΔL’松式夾持試樣時(shí)的斷裂伸長(zhǎng)(mm)；L0’為松式夾持試樣達(dá)到規(guī)定預(yù)張力時(shí)的 長(zhǎng)度(mm)。
斷裂伸長(zhǎng)率平均值的計(jì)算精度，按數(shù)字修約規(guī)則修約。平均值≤8％時(shí)，修約至0.2％；8％<平均值<50％時(shí)，修約至0.5％，平均值≥50％時(shí)，修約至1％。
