塑料編織袋拉力測試
發(fā)布時間：2018-02-08 08:37
摘要：塑料編織袋按主要材料構(gòu)成為聚丙烯袋、聚乙烯袋；按縫制方法分為縫底袋、縫邊底袋。目前廣泛應用于肥料、化工產(chǎn)品等物品的一種包裝材料。其主要生產(chǎn)工藝是利用塑料原料經(jīng)擠出薄膜、切割、單向拉伸為扁絲，經(jīng)過經(jīng)緯編織得到產(chǎn)品，一般稱為編織袋。
意義：根據(jù)塑料編織袋國家標準，GB/T8946-2013，塑料袋需要檢測耐熱性、拉伸負荷性、 耐跌落性等，在檢測塑料編織袋的拉伸試驗的過程記錄試樣的拉伸負荷，取其算術(shù)平均值，試驗中如遇到試樣在夾具中破裂、滑脫等影響準確性的情況時，應另換試樣重做。因最大允許裝載質(zhì)量與測試方向的不同，規(guī)定的標準數(shù)值有所不同。 本方案主要介紹編織袋的拉伸性。
關鍵詞：塑料編織袋 拉伸性能 拉力機 智能電子拉力機
檢測方法
1、試樣制備

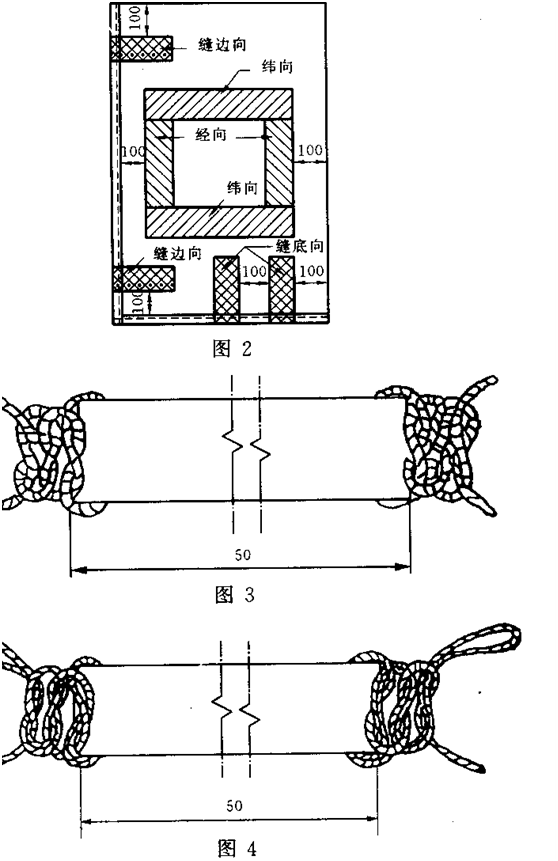

以 縫 紉 卷折面為取樣面，按圖 2所示部位在每個袋上取經(jīng)向、緯向、縫邊向、縫底向試樣各兩塊，長300 mm，寬約60 mm，再修正到50 mm，如最后一根超過半根則留之。縫向試樣的兩邊縫線應適當留長，平針法如圖3，連鎖法如圖4，兩邊各打三道結(jié)。
(2) 測試原理
本機采用機電一體化設計，主要由側(cè)力傳感器、微處理器、負荷驅(qū)動機構(gòu)、計算機構(gòu)成。主機LCD大屏液晶顯示，高精度七檔試驗速度，各集成構(gòu)件間均采用插接方式聯(lián)接，方便維護。造型與涂裝均充分考量了現(xiàn)代工業(yè)設計、人體工程學之相關原則。
（3）技術(shù)指標
YG026A型
織物強力機用于測定各種紡織品，棉、毛等機織物，非織造織物的斷裂強力和斷裂伸長率.
【符合標準】
GB/T 3923.1-2013 紡織品 織物拉伸性能 第1部分:斷裂強力和斷裂伸長率的測定(條樣法)
【儀器特點】
1、該儀器是國家專利產(chǎn)品（專利號：ZL:200620073811.5，專利號：ZL:200610085935.X），同時被評為國家高新技術(shù)產(chǎn)品（證書編號：060404G0145N），擁有多項國家發(fā)明專專利。
2、測力系統(tǒng)：采用高精度傳感器，經(jīng)國家技術(shù)監(jiān)督局鑒定。
3、操作軟件：中文顯示界面，界面友好。
4、操作特點：簡易操作模式，性能穩(wěn)定。
【儀器性能及主要技術(shù)參數(shù)】
1、測試方式：等速伸長（CRE）原理測定，并記錄斷裂強力、斷裂伸長（伸長率）、時間、次數(shù)等。
2、測試方法：拉伸試驗方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（選配）
4、測力精度：＜±1%
5、夾距：50～350mm(無級可調(diào))
6、拉伸速度：50～400mm/min（任意設定）
7、回復速度：400mm/min
8、有效動程：500mm
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據(jù)需要選配（標準配置：55mm）
11、打印：輸出各種形式數(shù)據(jù)，曲線及統(tǒng)計結(jié)果
12、電 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：約150Kg
3、操作過程
試樣 在 溫度23’C士2C、常濕狀態(tài)調(diào)節(jié)4h，并在此條件下進行試驗。
（1）將試樣夾持到夾具里，務必使試樣的長軸線與試驗機的軸線在于一條直線，當使用夾具對中銷時，為得到準確對中，應在緊固夾具前少繃緊試樣，然后平穩(wěn)而牢固的夾緊夾具，防止試樣滑落。
（2）空車下降速度為200 mm/mini士20 mm/min
(3) 記錄實驗數(shù)據(jù)及試樣的拉伸負荷，取其算術(shù)平均值
（4）試驗中如遇到試樣在夾具中破裂、滑脫等影響準確性的情況時，應另換試樣重做。
