【簡述】：

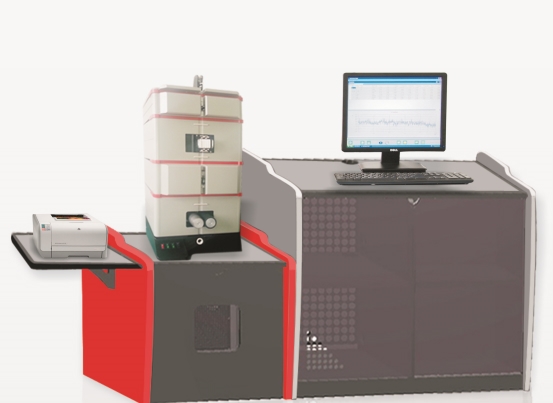

SG138-II型長絲條干均勻度測試儀，運用機械加捻技術，模塊化設計理念，用于檢測和分析化纖長絲的質量變異。通過對波長-波譜、不勻曲線、變異長度、統計數據等信息的分析，能及時發現和診斷長絲生產工藝流程中的設備或工藝缺陷。對化纖長絲生產過程的質量監控、跟進和提高具有重要意義，對企業降低產品次品率有較大幫助，為企業帶來顯著經濟效益，是化纖長絲生產企業、科研院校和檢測機構必備的高端測試儀器。



【主要技術特點】：

1、專為化纖長絲檢測設計的獨立檢測頭，測試準確度高。

2、主處理器采用工業控制計算機，配置特制的信號處理模塊。

3、整機結構和軟件系統采用模塊化設計，操作方便，擴展性好，維修方便。

4、加捻模塊：

*具有自主知識產權的機械假捻裝置，積木式構架，運行穩定，易維護。

*國內首創的試樣自動喂入裝置設計，有效提高測試效率。

*加捻模塊采用瑞士原裝高速伺服系統，轉速精確、穩定。

*可視化加捻速度無級調速操作，精確直觀，自動存儲各品種加捻參數，方便后期測試的快速調用，操作簡便。

5、全新數字調速系統，羅拉自動進出，延長羅拉使用壽命。

6、一次試驗可同步輸出常規試驗結果和各種抑制、半抑制及片段試驗的測試結果。

7、測試結果數據庫存儲，用戶可對測試結果進行各種分類統計、分析和快速檢索，可形成月度、季度或年度報表，便于用戶監控和統計分析中長期的產品質量走勢。

8、數據保護和還原技術可有效保護計算機存儲的各種報表數據，并快速解決各種軟、硬件引起的故障。



【主要技術參數】：

1.電容式測量槽：4個

2.適用范圍：各類化學長絲

3.測量紗支范圍：10 –1670dtex

4.測試速度：25 、50、100、200、400、800m/min

5.捻向及加捻轉速：S和Z兩種捻向可選，0-35000r/min

6.測試時間：0.5-20min之間任意設定

7.每組測試管數：1-24管

8.變異系數（CV%或U%)測試范圍：0.00-99.99%

9.統計值（以報表形式提供）：

    千米平均mean/km、標準差s、管間變異系數CVb%、Q95%置信區間、最大值max、最小值min

10.變異長度曲線：切割長度0.01～1000m

11.偏移率（DR%）測試范圍：0-99.99%，參考長度和門限：1m±5%

12.波譜分析范圍：1cm-3011m（最大單次測試長度10000m）

13.波譜頻道數：標準型86個，精細型172個

14.3D波譜圖：1-12個/屏

15.不勻曲線顯示比例程量程：400、100、50、25、12.5、6.25%

16.線密度頻率曲線：相對平均線密度而言，可給出從±100%范圍內的線密度頻率分布圖

17.輸入空氣壓力：0.15-0.6Mpa

18.工作環境： 溫度 20±3℃，相對濕度65±5%

19.電源：AC 220V±10%， 50Hz

20.整機功耗： ≤400w

21.整機重量：100 kg



儀器配置：

1.檢測器尺寸：

2.控制器：工業控制計算機 ，配置信號處理模塊，運行穩定

3.操作系統：WindowsXP Pro for Emb system Chnsimp

4.顯示器：目前是 NEC 17 英寸液晶顯示器

5.打印機：目前是HP LaserJet激光打印機

6.儀器專用工作臺（選配）：專門為條干儀操作量身定制的測試桌臺，內置獨立的工控機存放空間、廢絲收集系統和文件存放空間。高強度構架、精密鈑金制作，外形美觀，易于操作。
