織物透氣性影響因素
發(fā)布時(shí)間：2018-01-22 11:08
1. 織物材料對(duì)透氣性的影響
選用組織結(jié)構(gòu)和厚度相似的棉、麻、羊毛、尼龍 、滌綸五類(lèi)織物 ,分別采用 YG(B)461型數(shù)字式織物透氣儀按 GB/T5453— 1997測(cè)試透氣性 (下同 ), 結(jié)果見(jiàn)表1

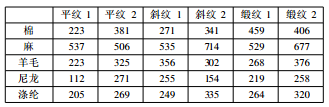

表 1 織物材料對(duì)透氣性的影響 /(mm/s)
由表 1可知, 織物材料是影響透氣性的主要因素之一 �？傮w上 ,棉 、麻、羊毛等天然纖維和蛋白質(zhì)纖維織物的透氣性好于尼龍和滌綸等合成纖維織物。
2. 織物組織結(jié)構(gòu)對(duì)透氣性的影響
織物組織結(jié)構(gòu)也是影響織物透氣性的一個(gè)重要因素。由表 1可知,不同組織結(jié)構(gòu)的織物, 其透氣性關(guān)系為:透孔織物 >緞紋織物 >斜紋織物 >平紋織物。這是因?yàn)槠郊y織物經(jīng)緯線(xiàn)交織次數(shù)最多, 紗線(xiàn)間孔隙較小, 透氣性也較小;透孔織物紗線(xiàn)間空隙較大, 透氣性也較大。由于織物組織結(jié)構(gòu)與密度的變化, 引起浮長(zhǎng)增加時(shí),織物的透氣率也隨之增加。當(dāng)織物的經(jīng)緯紗紗支不變 ,經(jīng)密或緯密增加, 織物的透氣性下降;織物密度不變,而經(jīng)緯紗細(xì)度減小,織物的透氣性增加。一定范圍內(nèi), 紗線(xiàn)的捻度增加, 紗線(xiàn)單位體積重量增加,紗線(xiàn)直徑和織物緊度降低,織物的透氣性提高。
3. 加工方式對(duì)透氣性的影響
選用同一規(guī)格的純棉平紋織物 (11.7 tex×11.7tex315根/10 cm×267根/10 cm),對(duì)其分別進(jìn)行柔軟、液氨柔軟、免燙、液氨免燙、液氨潮交聯(lián)和三防等后整理,比較不同整理方式對(duì)織物透氣性的影響 ,結(jié)果見(jiàn)圖1

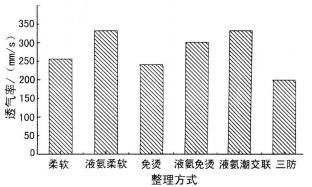

圖 1 整理方式對(duì)透氣性的影響
由圖 1可知,液氨整理可以提高織物的透氣性, 液氨潮交聯(lián)織物的透氣性最好;普通柔軟和免燙整理的透氣性相對(duì)較差。液氨柔軟和液氨免燙織物的透氣性比相應(yīng)的柔軟和免燙織物提高 20%。這是因?yàn)槊蘅椢锝?jīng)液氨整理后, 纖維變細(xì), 中空腔管和孔洞空隙變小,扁帶狀扭曲減少 , 纖維變細(xì) , 使織物的透氣量上。三防整理織物的透氣性最差, 這是因?yàn)槿勒韺⒎浪烙驼韯┩扛苍诳椢锉砻?, 并與纖維發(fā)生化學(xué)反應(yīng) ,在紗線(xiàn)表面交聯(lián)成膜 ,阻止水 、油進(jìn)入纖維內(nèi)部或纖維之間的同時(shí) ,也減小了空氣對(duì)織物的透過(guò)量。
