空氣變形技術、假捻彈力技術和空氣網絡技術是當前三種主要絲線變形工藝技術，空氣網絡絲也稱空氣交纏絲、空氣交絡絲，是用空氣加工紗線的一種辦法，網絡絲是將湍急的氣流束噴射在絲身上，使其中的一些單纖維產生明顯的偏轉而將其他纖維交纏或網絡在一起，使絲身免除上漿因而又稱免漿絲。將兩種收縮率不一樣、絲種不同、吸色不同的絲線網絡在一起，織物可以獲得各種形態或色相。
假捻彈力絲是運用假捻技術，將具有熱塑性的合成纖維加以捻度，在絲身扭轉時加高熱使絲身扭轉狀態固定，當捻度解除時，絲身無捻度而呈現出卷曲的蓬松狀態。
而空氣變形技術是當絲線超喂地進入噴嘴的進絲口，由于超喂量的存在，湍急的氣流將超喂的絲線的單纖維吹成圈狀，企過高溫熱定形，卷曲狀態的絲線即成為具有蓬松毛圈狀的空氣變形絲，它和假捻彈力絲一樣，絲線呈蓬松狀，而卷曲更明顯，絲身無扭矩空氣變形絲和網絡絲一樣，利用空氣使單纖維變形，但絲身無網絡點。

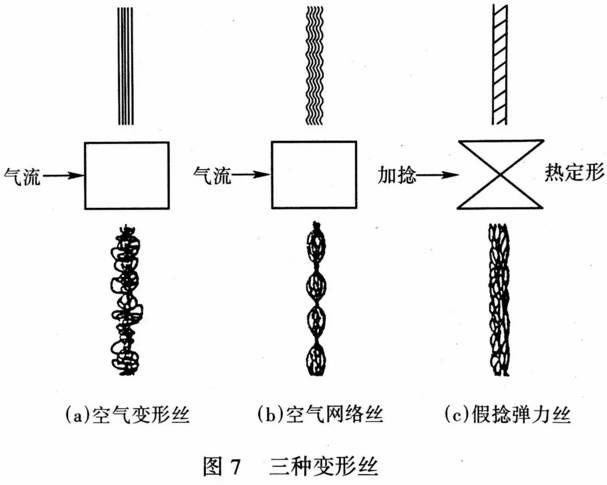

圖7是三種變形絲的示意圖(a)為空氣變形絲，(b)為空氣網絡絲，(c)為假捻彈力絲
(1)空氣變形絲的優點是：加工容易；絲身無扭矩，質輕而綢面豐滿，織物光澤柔和；絲身蓬松性好，織物防皺，變形穩定而一致；縐紋耐久性好，織物強力和伸長優良。
(2)空氣變形絲的形式根據不同的加工工藝，空氣變形絲的主要形式有兩種。

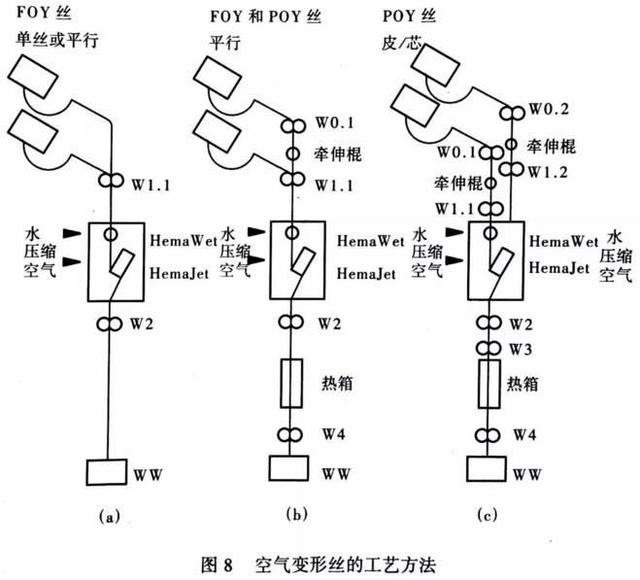

①單種絲單獨超喂喂人或兩根平行超喂喂人加工成的空氣變形絲即單種長絲進行加工，或兩種長絲平行喂人加工，兩種長絲可以是同種原料，也可以是不同種原料，常用的喂人絲為FOY絲，它可以是單種FOY絲單獨喂人變形噴嘴，也可以是單種FOY絲從筒子架引出，兩根平行喂人變形噴嘴【圖8(a)】。
②兩種絲平行超喂喂人加工成的空氣變形絲，常見的喂人絲為FOY絲和FDY絲，或FOY絲和POY絲，兩種絲從筒子架引出，平行超喂喂人變形噴嘴【圖8(b)】。
③芯絲/皮絲喂入：兩種相同或不同的原料，以不同的超喂速度進入噴嘴，形成了芯絲/皮絲結構【圖8(c)】。
(3)常見的空氣變形絲，主要有4種。
①緊密紗：當芯絲和皮絲各自以10%和30%的超喂量進入噴嘴，就可以獲得毛圈細小、芯線緊密的芯紗組成的高膨體紗。如用83.3dtex/51f(75旦/51f)的錦綸66分別作芯紗和皮紗，獲得188.9dtex/102f（170旦/102f）的緊密紗，它被廣泛用作背包料。
②高膨體紗：當芯紗和皮紗各自以12%和400%的超喂量進入噴嘴，就獲得有許多大毛圈的皮紗和緊密的芯紗組成的高膨體紗。如用166.7dtex/68f(150旦/68f)的滌綸芯紗和兩根166.7dtex/68f(150旦/68f)的滌綸皮紗，獲得約為2222.2dtex/204f(2000旦/204f)的膨體紗。它被廣泛用作汽車坐墊料。
③混合紗：當兩種原料以25%的超喂量平行進人噴嘴，就獲得毛圈少、兩種長絲緊密混合在一起的混合紗。如用兩根166.7dtex/48f(150旦/48f)的滌綸長絲和一根83.3dtex/ 68f (75旦/68f)錦綸長絲混合成500dtex/164f(450旦/164f)的混合紗，它被廣泛用作女士外裝面料，也可以用滌絲和粘膠絲混合，兩種不同原料經染色可獲得良好的雪花效果。
④竹節紗和花式紗：當芯紗以10%的超喂量、皮紗在75%～200%不定量超喂進人噴嘴，就獲得或長或短竹節的花式紗，因皮紗不同的超喂量，并在同一種紗上有規律地變動超喂量，就可以獲得豐富多彩的竹節紗它被廣泛用作裝飾織物料。
