【試驗設備要求】：

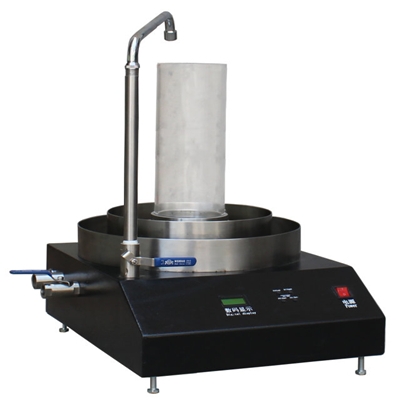

YT020型土工布透水性測定儀是根據國家水利部水利標準規定所研發處理的儀器，符合標準SL/T235，用于測定在無負荷狀態下、常水頭與復合層流條件下土工合成材料垂直滲透系數和透水率試驗的方法，儀器包括安裝試樣裝置，供水裝置，恒水位裝置和水位測量裝置

1、安裝試樣裝置：要求試樣過水面積不小于20平方厘米，應能裝單片和多片土工織物試樣，密封性能應良好，不應有漏水。

2、供水裝置：管路宜短而粗，減小水頭損失。

3、恒水位裝置：儀器應有溢流裝置，在試驗過程中保持常水頭，并且容器應能調節水位，水頭變化范圍位1-150mm

4、水位測量裝置：水位測量應精確至1mm

5、其它：計時器、量筒、水桶、溫度計等，計時器應精確至0.1s，量筒準確至1%，溫度計精確至0.5℃

6、對新安裝試樣應做空態（無試樣）測定，以確定設備自身水頭損失，在進行試樣滲透系數計算時予以修正。



【試驗準備】：

1 試驗用水應為無雜質脫氣水或蒸餾水。

2 制樣方法：

2.1、試樣剪取距樣品邊緣不小100mm

2.2、試樣應該有代表性，不同試樣應避免位于同一縱向和橫向位置上，即采用梯形取樣法，如果不可避免（如卷裝，幅寬較窄），應在測試報告中注明情況。

2.3、剪取試樣時應滿足準確度要求。

2.4、剪取試樣，應先有剪裁計劃，然后再剪裁。

2.5、對每項測試所用全部試樣，應予以編號。

3 試樣狀態調節：

3.1、試樣應置于溫度為20±2℃，相對濕度為60%±10%的環境中狀態調節24小時。

3.2、如果確認試樣不受環境影響，則可省去狀態調節處理，但應在記錄中注明測試時的溫度和濕度。

3.3、各項指標測試中，實驗室環境溫度與濕度的要求同3.1條和3.2條內容

4 試樣數量應符合下列規定：

1 單片試樣應不少于5個

2 多片試樣應不少于5組



【操作步驟】：

1 應充分飽和，試樣安裝操作過程中應防止空氣進入試樣，有條件的宜在水性裝樣。

2 節上游水位，應使其高出下游水位，水從上游流向下游，并溢出。

3 下游水位差穩定后，開啟計時器，用量筒接取一定時段內的滲透水量，并測量水量于時間，測量時間不少于10s,測量水量不少于1000mL.

4 水位，改變水力梯度，重復2、3步驟，作滲透流速與水力梯度的關系曲線，取其線性范圍內的試驗結果，計算平均滲透系數
