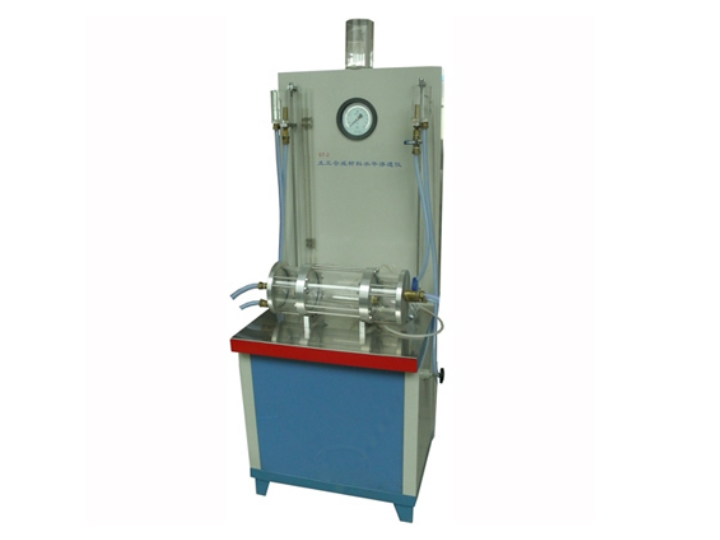

【適用范圍】：YT070型土工合成材料水平滲透儀用于測定土工織物和塑料排水板沿其平面方向輸導水流的特性。
【技術參數】：
1、試樣尺寸：寬100mm，厚3～10mm；
2、試樣長度：40mm；
3、作用與試樣上法向應力：0～500kPa ；
4、常水頭調節范圍：0～800mm ；
5、自帶過濾系統，除去自來水中雜質等
【組成部分】：
1、滲透壓力室：包括鋁合金壓力室,有機玻璃容器，上下乳膠墊片。
2、法向力加荷裝置：包括精密不銹鋼壓力表、調壓閥、氣壓源、各種開關、管路、加荷框架等。
3、水質過濾系統。
4、滲透水頭測壓管、供水箱、進水開關、出水計量容器或計量管等。
土工合成材料水平滲透儀操作步驟
正確的操作步驟會對儀器的使用和試驗都會有好處。今天為大家講解土工合成材料水平滲透儀的操作步驟：
試驗用水應為脫氣水或蒸餾水。
分別裁剪順機向和橫機向試樣各3塊，當試樣較薄時應取2層或3層試樣重疊為一組進行試驗，這時應相應各剪裁6塊或9塊試樣。
將試樣包封在乳膠膜或橡皮套內，試樣應平整無褶皺，
周邊應無滲漏，對于直接加荷型，應仔細安裝試樣上下墊層，使試樣承受均勻法向壓力。
施加2-5kpa的壓力，使試樣就位，隨即向水位容器內注入脫氣水，排走試樣內的氣泡，試驗過程中試樣應飽和。
按現場條件選用水力梯度，當情況不明時選用水力梯度不大于1.0.
按現場條件或設計要求選擇法向壓力至少進行三種壓力試驗，一種壓力稍大于設計值，一種稍低于設計值。對試樣施加最小一級法向壓力，持續15min。抬高容器的水位，使其達到要求的水力梯度。當水流穩定后，測讀通過500立方厘米滲透水量的時間，或記錄15min內通過的水量。每個水力梯度下平行測定3次。
換一種水力梯度重復以上步驟。
增大法向壓力，重復以上步驟對其余法向壓力下的試驗進行完畢。
