二、產品用途

公司研發生產的Y301B型條粗測長機用于搖取棉、毛、絹等條子和粗紗一定長度，用其檢測均勻度。

三、主要規格和技術特征

1、測長輪周長：1米

2、測長輪寬度：250毫米

3、試樣頭數：a、粗紗2頭

      b、條子2頭

4、上壓輥直徑：62毫米

5、外形尺寸（l×b×h）：470×360×438

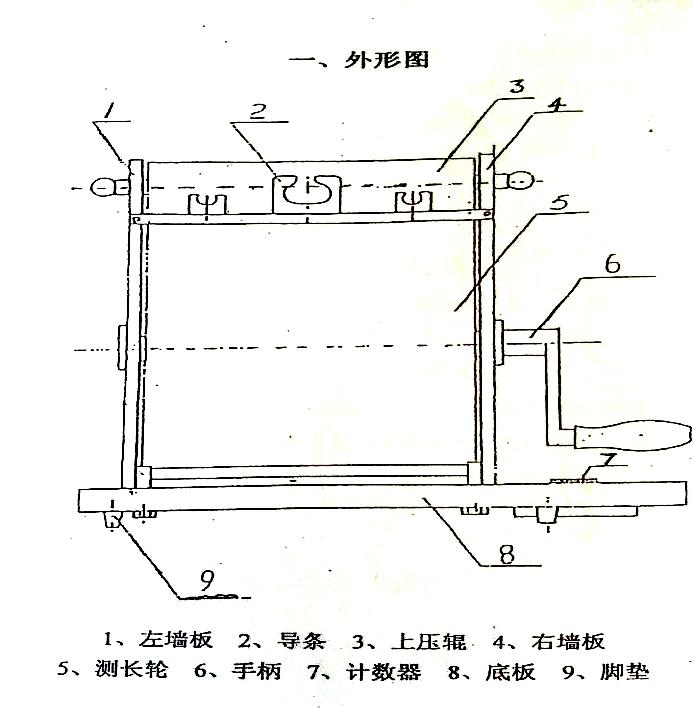

四、機器結構

本機左、右墻板以連桿、接塊和橫條用螺釘固定，并將它們固定在木底板上。墻板之間測長輪周長為1米，它的中心軸裝在左、右墻板上并在軸的一端裝上手柄來搖動測長輪，手柄在最下位置時指針指在測長輪端部紅線處，以便從零位計數。左、右墻板上各有兩個直長槽，用于承裝上壓輥，使其可直接壓在測長輪上，另一端直槽當機器不用時放置上壓輥。

五、機器的安裝與調整

本機器為整臺裝箱出廠，結構簡單，開箱后放在平穩工作臺上即可使用。

六、機器的維護保養

1、本儀器當手柄搖動感覺費力時，拆洗含油軸承并用20號機械油浸，然后裝好，裝好后搖動須輕便靈活，長期停用測長輪表面須涂抹薄潤華脂以防生銹。

2、本機器在可能的條件下應實驗室內使用，每班使用完畢應做清潔工作一次，特別要擦凈測長輪表面。

七、儀器的操作

1、準備工作：

當手柄在最低位置時，測長輪上端部紅線與指針重合，以作為搖取起點和終點的標志

當搖取粗紗時應準備好靈活的粗紗架，使粗紗能正常退出，二不至使粗紗因牽引而影響均勻度。

2、將儀器放在平穩的工作臺上，搖手柄一面靠近身邊，采取棉條置于儀器的左邊，搖出的棉條可在儀器右面落下。如果是粗紗，將粗紗架放置在儀器左邊。

3、將棉條放在上壓輥和測長輪之間，將手柄置于最下方位置，指針對準長輪端部的紅線，在固定－位置攫斷條子，打開電源開關，按清零按鈕。

4、用適當均勻的速度約60轉達/分搖動手柄，直至需要之長度。但在搖取過程中如有斷頭應重?fù)u。

5、搖粗紗時，應以左手幫助紗筒旋轉退解以防牽伸或斷裂。

6、使用廠按說明書要求，在正常的保管和安裝情況下，產品出廠半年內，若有嚴重影響使用的，由本公司負責研究處理。
