YG381A型搖黑板機用于棉、化纖、混紡、麻等紗線搖黑板法外觀質量評定，按GB/T9996標準檢查紗線外觀評級,還可按GB/T403-78標準進行測試。

1、黑板規格:

YG381A: :250×180×2mm

YG381M: 300×225×5mm

2、搖紗密度:

YG381A: 7、9、11、13、15、19根/1cm

YG381M: 35、45、55根/10cm

3、外形尺寸:

YG381A: 630×430×400mm(長×寬×高)

YG381M: 600×420×400mm(長×寬×高)



YG381型搖黑板機使用說明

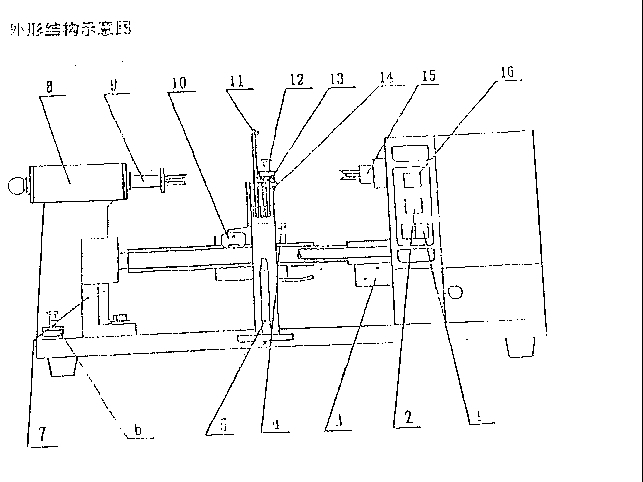

序號說明

1、電源開關 5、紗管芯 9、左黑板夾 13、導紗鉤

2、啟動按鈕 6、備用壓重片 10、半螺母 14、導柱

3、限位開關 7、螺桿托架 11、挑紗桿 15、右黑板夾

4、手柄 8、左夾頭座 12、壓重法張力器 16、停止按鈕

一、 用途及特點

本儀器用于黑板搖取棉及化纖純紡、混紡紗線，按新國標《GB9996-88》要求檢查紗線外觀評級檢驗。

為適應新舊標準過渡時期的用戶要求，本儀器在新國標六組繞線密度外，另設一組老標準繞線密度。左夾頭座可調，能適用220mm及130mm兩種寬度黑板。

二、 主要技術指標

電源電壓：AC 220V

電機功率：40W

黑板規格：250×180×2mm 250×220×2mm

張力方式：分級壓重片壓重法。

搖紗密度：7、9、11、13、15、19（根/厘米）。

外形尺寸：600×370×300mm

三、 使用方法

本儀器應安放在穩固的工作臺上，不能有傾斜和震動。

應設置并符合工作電壓及電氣安全要求的專用配電板，并確認插頭上的“相、中、地”

各線。

聯接電源，開啟“電源”開關。

將試樣用黑板一端插入黑板夾（9），并向左推動使黑板右端插入右黑板夾（15）。

右手按手柄（4）使半螺母（10）從螺桿上抬起，并向左移到規定位置。

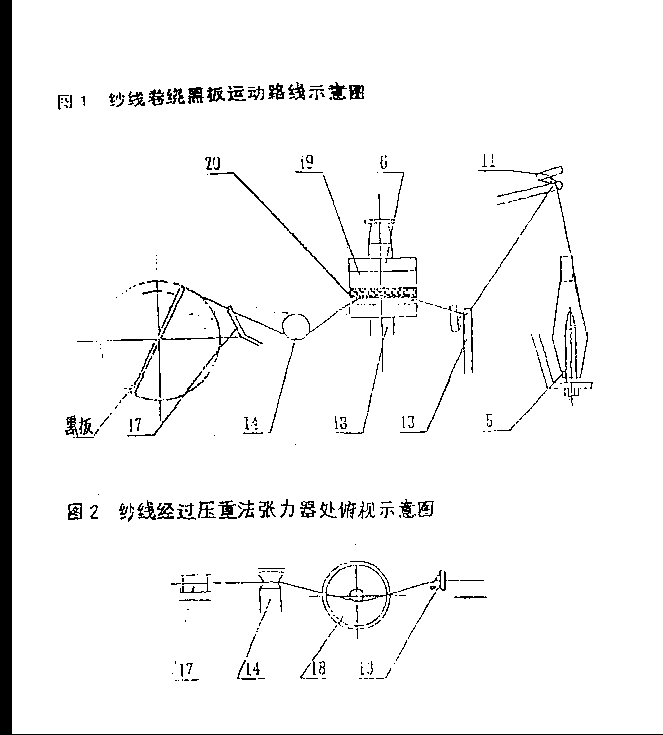

將試樣紗管插入紗管芯（5）上，引出紗頭經導紗鉤（11）、（13），再經過壓重座（13）上平面和壓紗片（20）之間，引過導紗鉤（17），經導柱（14），將紗頭繞緊在黑板左端缺口處。（見圖1、2）

序號說明：

（5）紗管芯 （6）壓重片 （11）（13）導紗鉤 （14）導柱

（17）導紗鉤 （13）壓重座 （19）緩沖圈 （20）壓紗片

按表2（見附錄1）選擇壓重片后，裝在壓重片張力器的緩沖圈（19）上。

把皮帶放在需要選擇的密度檔上。（共七檔）

按啟動鍵（2），黑板回轉螺桿帶動導柱（14），從左向右移動紗線往黑板上卷繞，至右端接觸限位開關（3）運轉即停止。

將紗線頭摘斷，并繞緊在黑板左端缺口處，取下黑板。

重復上述順序搖第二塊黑板。

一、 注意事項

儀器必須有效接地，以確保安全。

各油孔及螺桿等轉動部位須經常加注潤滑油，確保儀器正常運轉。

做好儀器清潔保養工作。

換檔時必須依次變換，不能跳躍，以免皮帶過度伸長而失效。

壓紗片（20）的平面一定要保持平整，緩沖圈（19）要有彈性，才能使紗線卷繞到黑板上的密度均勻。

如儀器發生故障，須有專業人員檢修或接洽本公司，以便及時得到解決。
