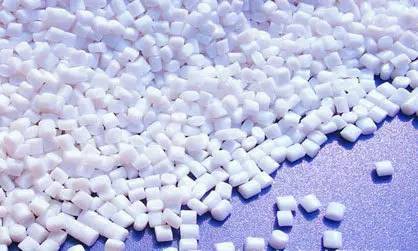

聚酯切片的質量不僅影響長絲的品質，而且影響長絲的生產能否正常進行。因此，要制備優質的長絲產品，必須嚴格選擇聚酯切片。這個問題的重要性現在已越來越被認識，花在選擇切片上的精力也越來越多。長絲級切片在常規指標上應滿足下列要求。

1.特性粘數 為了使產品具有適當的物理機械性能，又能順利紡絲，要求聚酯切片有適當的分子量。而測定分子量及其分布的方法煩雜，故用特性粘數表示其分子量的大小。

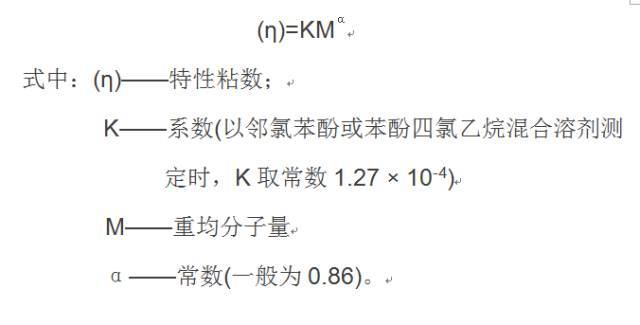

用于長絲的切片特性粘數根據產品品種而定，常用切片的特性粘數為0.64～0.66。它隨著分子量的增大而增大，可通過下式換算：

2.熔點 熔點(軟化點)指高分子鏈能自由運動的溫度。長絲生產要求聚酯切片的熔點約為260。

3.二甘醇含量 聚酯中二甘醇的含量影響切片的熔點、色相和成品的染色。要求含量小于1.3％，且分布均勻。

4.凝聚粒子 聚酯切片中的凝聚粒子主要有聚合物的氧化凝膠物、二氧化鈦凝聚物、催化劑沉淀物以及在反應釜壁上生成的高熔點物、碳化物等。這些雜質不僅加重了熔體項過濾器或組件過濾層的負荷，而且還極易導致毛絲和斷頭。要求每毫克切片中所含凝聚粒子(20弘m〉直徑〉108m)個數戈0.4。由于凝聚粒子分布極不均勻，做需經多次測式。

5、端羧基含量 端羧基含量高，說明分子量分布寬，可紡性差。制得的成品在熱態使用條件下，會導致聚酯大分子的降解加劇。要求端羧基含量小于30mmol/1o 'mg.

6.二氧化鈦含量 在聚酯切片中加入二氧化鈦的目的是為了使纖維消光，加入量為0.3～0.5%，就能較好地產生半消光作用。在能取得較好的消光效果的前提下，TIO,的含量應盡量低，并分布均勻、粒子細。

7.灰分 指切片中除Ti0.以外的無機物金屬鹽。含量高，表明切片內雜質多，切片的紡絲性能差，故一般要求低〒0.1%。

8.鐵質 含鐵量高，會使纖維發黃，色澤變差，故要求其含量小于3ppm.

9.色相 聚酯切片的色相不僅影響成品纖維的色相，而且影響切片的紡絲性能。一般要求切片的色相b值小于3.

10.粒子尺寸 要求切片粒子的尺寸均勻，超大粒子和粉末含量盡量少，以防止切片在輸送過程中的堵塞，且能減少成品纖維的原料單耗。

11.含水率 切片的標準含水率為o.4%，干燥裝置均據此設計。含水率高，不利于干燥，并會增大切片消耗。

文章整理：紡織檢測儀器 http://www.sgfangzhiyiqi.com
