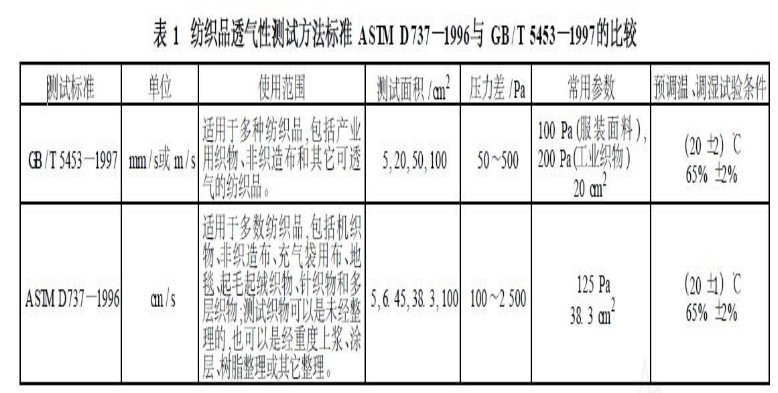

設(shè)織物兩側(cè)空氣壓力分別為P1和P2，且P1〉P2，則空氣自左向右透過織物流動。通過織物空氣流量大小，與織物兩側(cè)壓力差（P1-P2）和織物的透氣性有關(guān)。若使織物兩側(cè)壓力差保持恒定，則通過織物的空氣流量就僅由織物本身的透氣性所決定。織物透氣性越好，單位時間通過的空氣量越多；織物透氣性較差，所通過的空氣量就越少。因此，在保持織物兩側(cè)壓力差為一定的條件下，測定單位時間通過織物的空氣流量，就可推求出織物的透氣性。我國實(shí)驗標(biāo)準(zhǔn)規(guī)定，織物兩端壓力差為49Pa（50mmH2O）,織物透氣性以L/m2·S表示。
織物兩側(cè)壓力差（P1-P2）可用一斜管定壓壓力計進(jìn)行測量。通過織物的空氣流量用一銳孔流量計來測量。為此透過織物的空氣，還要流過一次特制的銳空R，空氣通過銳孔時做收縮然后再擴(kuò)散，通過銳孔后的空氣壓力P3。當(dāng)銳孔直徑為一定時，壓力差（P2-P3）的大小與流過銳孔的空氣量大小有關(guān)。單位時間流過銳空的空氣流量越大，壓力差也越大。因此，不同的差值（P2-P3）實(shí)際上就對應(yīng)者不同的流量，測得壓力差（P2-P3）的大小就可推求單位時間通過銳孔的空氣流量，也就是通過織物的空氣流量。
影響織物透氣性的因素很多，有纖維的截面形狀、紗線的細(xì)度與體積重量、織物的密度、厚度、組織與表面特征以及染整加工工藝條件等等。
三、實(shí)驗儀器與工具

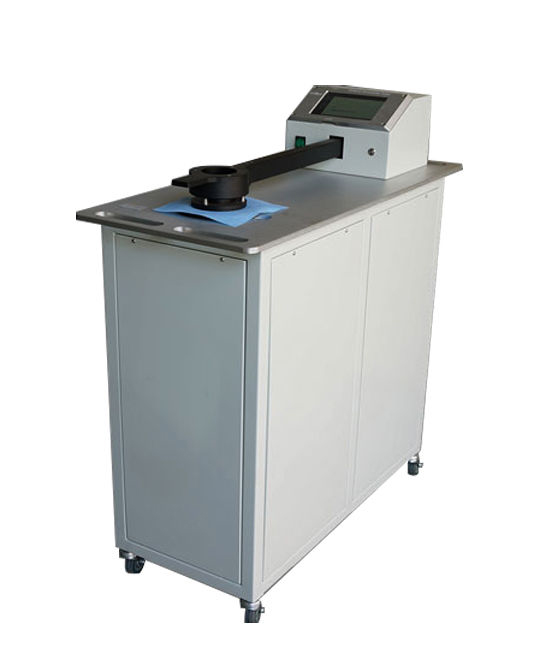

1、實(shí)驗儀器：YG（B）461D-Ⅱ型數(shù)字式織物透氣量儀，結(jié)構(gòu)如圖13-1所示。
2、實(shí)驗織物
棉、麻、羊毛、尼龍、滌綸
四、實(shí)驗方法與步驟
1、取樣：取不同的織物無異常損壞的被試織物中剪取比試樣夾部件尺寸略大的試樣各5塊進(jìn)行實(shí)驗。
2、實(shí)驗步驟
（1）按要求準(zhǔn)備好試樣并裁剪成規(guī)定尺寸，選擇試樣定值圈并安裝在儀器上。
（2）選擇噴嘴并安裝在氣流量筒內(nèi)。
（3）接通儀器電源，并進(jìn)行參數(shù)設(shè)定。
（4）用崩直壓環(huán)將試樣平整地放在定值圈上，向左板動壓緊手柄，將試樣壓緊。
（5）按下“工作”鍵，儀器啟動，開始測試，至達(dá)到設(shè)定壓差時，儀器自動停止。
（6）進(jìn)行下一塊試樣的測試，直到有效測試數(shù)達(dá)到要求后（次數(shù)顯示屏當(dāng)前為第幾次測試）按GB/T5453—97進(jìn)行數(shù)據(jù)處理。
（7）不同原料的織物重復(fù)試驗。
（8）不同組織的織物進(jìn)行實(shí)驗。
五、實(shí)驗結(jié)果
1、織物材料對透氣性的影響
選用組織結(jié)構(gòu)和厚度相似的棉、麻、羊毛、尼龍、滌綸五類織物,分別采用YG(B)461型數(shù)字式織物透氣儀按GB/T5453—1997測試透氣性(下同),如表

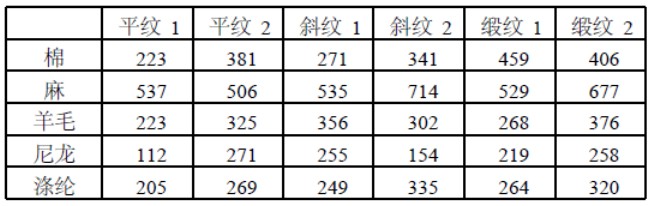

表2織物材料對透氣性的影響（mm/s）
由表可知,織物材料是影響透氣性的主要因素之一。總體上,棉、麻、羊毛等天然纖維和蛋白質(zhì)纖維織物的透氣性好于尼龍和滌綸等合成纖維織物。
2、織物組織結(jié)構(gòu)對透氣性的影響
織物組織結(jié)構(gòu)也是影響織物透氣性的一個重要因素。由表2可知,不同組織結(jié)構(gòu)的織物,其透氣性關(guān)系為:透孔織物>緞紋織物>斜紋織物>平紋織物。這是因為平紋織物經(jīng)緯線交織次數(shù)最多,紗線間孔隙較小,透氣性也較小;透孔織物紗線間空隙較大,透氣性也較大。由于織物組織結(jié)構(gòu)與密度的變化,引起浮長增加時,織物的透氣率也隨之增加。當(dāng)織物的經(jīng)緯紗紗支不變,經(jīng)密或緯密增加,織物的透氣性下降;織物密度不變,而經(jīng)緯紗細(xì)度減小,織物的透氣性增加。一定范圍內(nèi),紗線的捻度增加,紗線單位體積重量增加,紗線直徑和織物緊度降低,織物的透氣性提高。
六、結(jié)論
棉、麻、羊毛等天然纖維和蛋白質(zhì)纖維織物的透氣性好于尼龍、滌綸等合成纖維織物。一般,織物透氣性的順序為:透孔織物>緞紋織物>斜紋織物>平紋織物;織物浮長增加,織物的透氣性也相應(yīng)增加。
