1、了解土工布有效孔徑測試的意義及原理。

2、掌握干篩法測試土工布有效孔徑的操作方法。


土工布的孔徑與它的過濾性能、排水性能、保土性能、防淤堵性能等關系非常密切。

目前測定土工布孔徑的辦法很多，主要有直接測量法、干篩法、濕篩法、反射法、光導法等等，而用的較為普遍的是干篩法和濕篩法。如果土工布用于水利工程中，則濕篩法更能反映土工布實際使用時的孔徑。本實驗主要介紹的是干篩法。

土工布的空隙大小呈一定分布。從擋土角度看，土工布最大空隙尺寸及大過某種尺寸的通道數是至關重要的。專家們各自提出了不同的代表性孔徑，如有效孔徑、等效孔徑、表觀孔徑等。而較常用的是有效孔徑用Oe來表示，如O95、O90等。O代表通道孔徑的等面積圓的直徑，O90表示小于該孔徑的通道占總通道的90%，即大于該孔徑的土粒都不能通過該土工布。

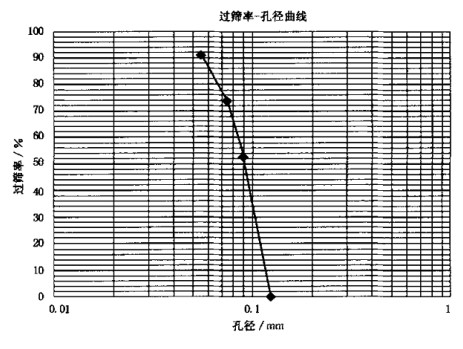

用被測試的土工布試樣作為篩布，將已知直徑的玻璃珠或球形沙粒等顆粒材料放在土工布布面上振篩，稱取通過土工布的顆粒材料重量，計算出過篩率，調換不同直徑的顆粒材料進行試驗，由此繪出土工布的孔徑分布曲線，求出O90值。玻璃珠在振篩過程中易出現靜電現象，影響測量結果，通常選用石英砂或其它沙粒材料進行試驗。該法適用于針刺法、紡粘法等加工的非織造土工物。

濕篩法與此相似，所不同的是沙粒材料在通過土工布的時候是在有水沖洗。且此法適用于所有形式的單層土工材料。


1、支撐網篩：直徑200mm。

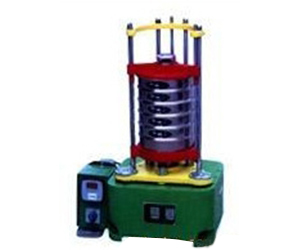

2、標準篩振篩機：橫向搖動頻率（220±10）次/min；回轉半徑（12±1）mm。垂直震動頻率（150±10）次/min；振幅（10±2）mm。標準顆粒材料粒徑（mm）分組如下：0.045-0.063,0.063-0.071,0.071-0.090,0.090-0.125,0.125-0.180,0.180-0.250,0.250-

0.280,0.280-0.355,0.355-0.500,0.500-0.710。

3、天平：稱量200g，感量0.01g。

4、其它用品：秒表，細軟刷子，剪刀，畫筆等。


1、裁取試樣5×n塊，n為選取顆粒的組數。正式測試時應將標準顆粒和試樣按規定調濕。

2、將同組每塊試樣平整、無褶皺地放入能支撐試樣而不致下凹的支撐網篩上。

3、選用較細粒徑的標準顆粒材料稱取50g，然后均勻地撒在試樣的表面上。

4、將篩框、試樣和接收盤夾緊在振篩機上。開動機器，搖篩試樣10min。

5、關機后，稱量通過試樣的標準顆粒材料的質量，并記錄，然后更換新一組的試樣。

6、用下一組較粗標準的顆粒材料重復2—5規定的程序直至取得不少于三組連續分級標準顆粒材料的過篩率，并有一組的過篩率低于5%。

1、先要稱量試樣的干重，然后將其放置于有濕潤劑的水中至少12h，使之達到飽和狀態。

2、從水中取出試樣，平整無張力地夾到夾持裝置內。

3、其他操作參考干篩法相應事項，注意要在整個篩分過程保持均勻噴水，但不能使水面高過顆粒材料。試樣和顆粒材料最后稱重前要經過干燥。


1、按下列計算公式計算過篩率，并修約到小數點后兩位：
