服裝面料織物的透氣性直接影響著織物的透濕氣性和隔熱性。 織物的透氣性主要與纖維材料、截面形態(tài)、織物結(jié)構(gòu)、織物密度等因素有關(guān), 本文對天竹纖維織物的透氣性作一測試分析。



1 實驗部分



1.1 織物準備



原料種類棉纖維紗線, 竹纖維紗線;



紗線規(guī)格 19.5 tex/ 2×2 ;



織機型號 12G 橫機;



織物組織緯平針組織, 滿針羅紋組織。



實驗中對兩種組織分別編織了 3 種不同密度的織物, 其密



度如下:



緯平針組織



1#:橫密 62 , 縱密 48;



2#:橫密 64 , 縱密 62;



3#:橫密 70 , 縱密 84;



滿針羅紋組織



1#:橫密 58 , 縱密 46;



2#:橫密 61 , 縱密 58;



3#:橫密 64 , 縱密 81。



1.2 透氣性實驗



    實驗儀器:sg461-Ⅲ數(shù)字式織物透氣量儀。



    本實驗是測量在一定壓力差下, 單位時間通過織物的空氣量來推求織物的透氣性。 透氣性表示織物在一定壓力梯度下,氣體通過織物的氣孔和間隙向外擴散的能力, 用透氣量來表示,透氣量越大, 織物的透氣性能越好。



2 結(jié)果與分析

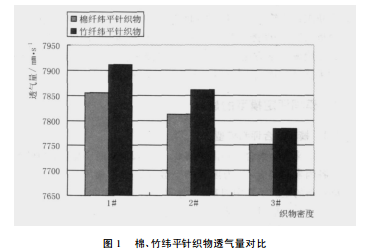

    棉纖維和竹纖維緯平針織物的透氣量測試結(jié)果見圖 1 。



    由圖 1 可看出, 竹纖維緯平針織物的透氣量始終比棉纖維緯平針織物的大, 且隨著密度的增大, 織物的透氣量在減小, 減幅逐漸增大。 從數(shù)據(jù)對比分析可看出, 當縱密增加 14 橫列/ 10cm 時, 竹纖維針織物透氣量減少 49 mm/ s。 隨著縱密的繼續(xù)增加, 透氣量減少幅度逐漸增大。





    棉纖維和竹纖維滿針羅紋織物的透氣量測試結(jié)果見圖 2 。



    由圖 2 可看出, 竹纖維滿針羅紋織物的透氣量始終比棉纖維的大, 且隨著密度的增大, 透氣量在減少。 當縱密增加 12 橫列/ 10 cm 時, 竹纖維的透氣量減少 35.2 mm/ s。 隨著縱密的繼續(xù)增加, 透氣量減少幅度逐漸增大。
