主要用途：

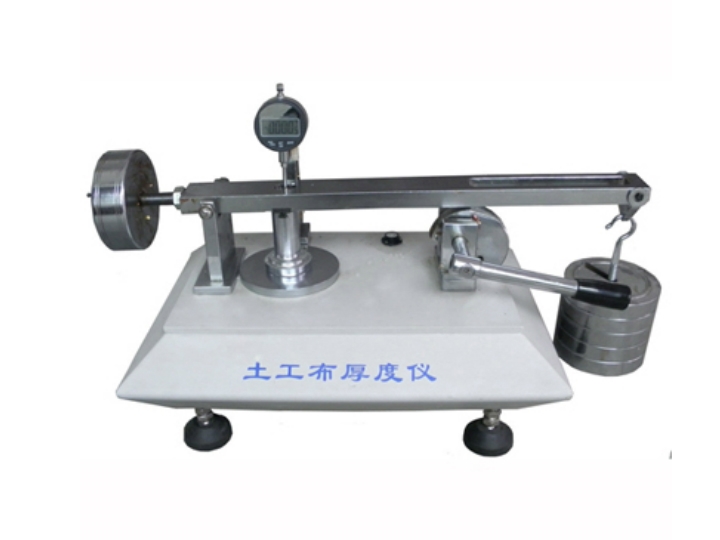

　　土工布厚度儀_土工布測厚儀_土工布厚度測定儀用于在不同壓力和規定時間下測定土工合成材料的厚度，適用于各類土工織物、土工膜和土工復合品。

　　主要參數：

　　1、壓腳面積：25cm (圓形直徑：Ф56.42mm);

　　2、壓腳重量：5N(自重：510.2g);

　　3、試樣壓力：2±0.01KPa;20±0.1KPa;200±0.1KPa;

　　4、百 分 表：0～24±0.01mm;

　　5、千 分 表：0～1±0.001mm(選配);

　　6、秒 表：最小分度值0.1s.

　　符合標準：

　　JTG E50、ISO 9863、GB/T 13761

　　測試步驟：

　　1、測試人員必須按相關試驗方法標準取樣，使試樣處在符合方法標準要求的測試狀態；

　　2、右手握住凸輪手柄逆時針轉動，使凸輪頂起壓板和掛在壓板右邊的加壓砝碼全部重量；

　　3、取出壓板下的可換壓腳，根據測試樣品厚度選擇壓腳型號。0.5號適應測試土工膜、5號適應測試0.5~5mm厚度范圍的土工布合成材料、10號適應測試5~10mm厚度范圍的土工布合成材料、15號適應測試10~12mm厚度范圍的土工布合成材料；

　　4、選好了可換壓腳，用純凈的軟布擦凈基準板和壓腳面，重新將壓腳放到基準板上。注意壓腳上的三角刀刃要對準壓板下的倒置V型槽；

　　5、選標與安裝：測量土工布選取百分表，（測量土工膜選取千分表，注：千分表自配），將其插在表架孔中，表上觸頭碰到可換壓腳上端面的時候，稍微往下移動0.1~0.2mm距離，螺旋鎖緊螺母，然后將其表清零（或校零）；

　　6、輕輕提起可換壓腳，將試樣自然平放的插進基準板與壓腳之間。放下壓腳，使試樣受到壓力為2kPa±0.01kPa ，同時安秒表計時，使試樣受壓時間30s時，讀取百分表（或千分表）數值；

　　7、重復上述操作，完成規定的試樣測試件數。

　　試驗設備：

　　基準板：直徑應大于壓塊直徑50mm；

　　1一百分表；2一壓塊；3一試樣；4一基準板；5一平衡錘；6一砝碼

　　壓塊：表面光滑平整，底面積為25cm2，重為5N的圓形壓塊；壓塊放在試樣上，對試樣施加2±0.01kPa的壓力。

　　加壓儀：出力大于500N。

　　百分表：最小分度值0.01mm。

　　秒表：最小分度值0.1s。

　　試樣準備：

　　1.按本規程標準規定裁剪試樣。

　　2.試樣數量應不少于10塊，并進行編號。

　　測定2kPa壓力下厚度的操作方法：

　　1.擦凈基準板和壓塊，壓塊放在基準板上，調整百分表零點。

　　2.提起壓塊，將試樣自然平放在基準板與壓塊之間，輕輕放下壓塊，試樣受力為2±0.01kPa，接觸后開始記時，達30s時記錄百分表讀數。提起壓塊，取出試樣。

　　3.重復上述步驟，測試完10塊試樣。

　　測定20kPa及200kPa壓力下厚度的操作方法：

　　1.將基準板放在加壓儀上，再將壓塊放在基準板上，調整百分表零點。

　　2.提起壓塊，將試樣自然平放在基準板和壓塊之間，輕輕放下壓塊，調節加壓儀上荷重，使試樣受力達20±0.1kPa，壓力加上后開始記時，達30s時記錄百分表讀數。

　　3.仍按上述步驟調節加壓儀上荷重，試樣受力達200土1kPa，壓力加上后開始記時，達30s時記錄百分表讀數。

　　4.重復本條 4.3-2及 4.3-3步驟，測試完10塊試樣。

　　試驗繪圖：

　　厚度與壓力關系曲線，橫軸為壓力對數值，縱軸為厚度平均值，見上圖。

　　注意事項：

　　1、必須安置在無化學腐蝕、遠離振動源的工作室中，否則會影響測試結果。

　　2、任何一只可換壓腳都有自身規定重量與形狀，并與其壓板、壓重砝碼2組合產生一組相關規定重量，在使用過程中要妥善保管，不得損壞幾何形狀或接觸化學腐蝕品。

　　3、出廠時已經調節好調節砣與壓力支點的關系，用戶一般不得任意變動調節砣的位置關系，以免影響對試樣的總壓力。

　　4、在使用中，若出現測試精度嚴重偏差應請專業人員維修，以免作出虛假試驗報告。
